005672 - Детский игровой комплекс "Кремлевская стена"

ДИК для старшей возрастной группы
Получить информацию

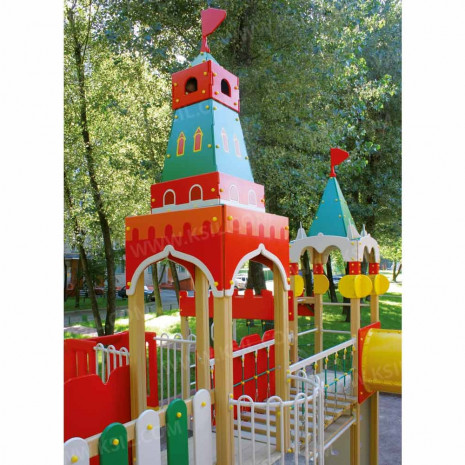

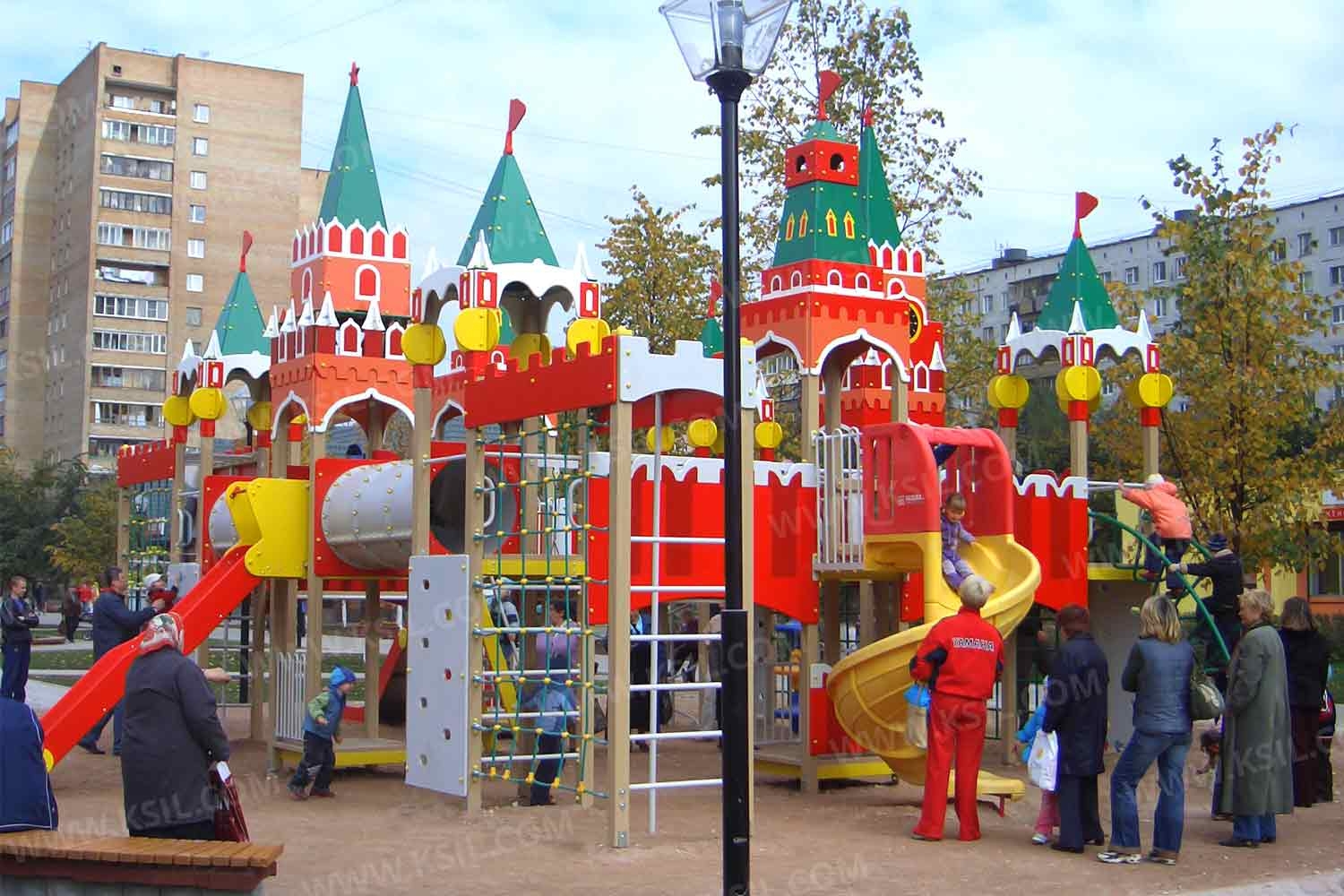

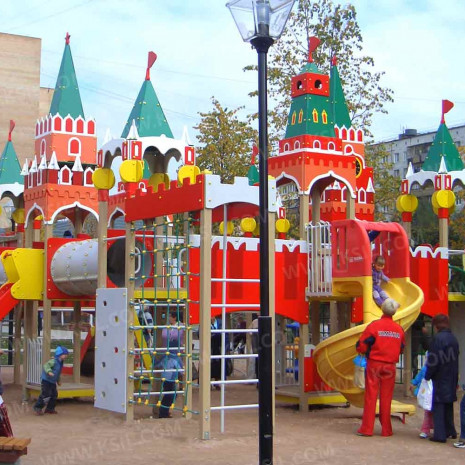

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под Кремлевскую стену.

Комплекс должен состоять из 8-ми расположенных по сторонам условного квадрата башен с  2-мя вынесенными гимнастическими комплексами. Башни должны быть соединены между собой 2-мя подвесными мостами, 4-мя прямыми мостами, два и 2-мя тоннельными переходами.

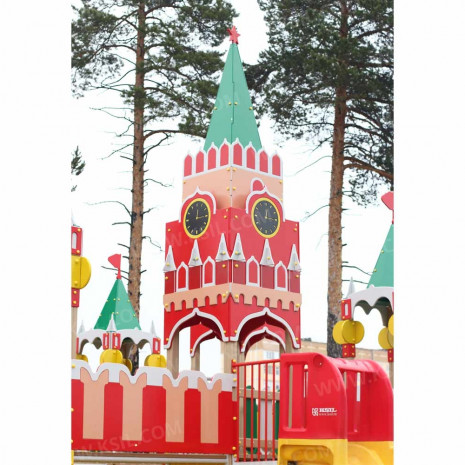

К  башне 1 в виде Спасской двухъярусной башни с куполом первого типа, с высотой площадки второго яруса не менее 1850 мм должны быть пристроены: радиусный балкон, вертикальный шест с колесами и креплением в виде дуги. Под вторым ярусом башни, должен быть установлен первый ярус, с высотой площадки не менее 300 мм. К первому ярусу должны быть пристроены:  трап.

К  башне 2 с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: наклонная лиана, альпинистская стенка с отверстиями для рук и ног, поручни, перекладины.

К  башне 3 с куполом второго типа, с высотой площадки не менее 1850 мм, должны быть пристроены: спиральная горка, радиусный балкон, фанерное ограждение под площадкой.

К  башне 4, к башне 6 с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: вертикальная лестница, альпинистская стенка, перекладина, поручни и вынесенный гимнастический комплекс.

Гимнастический комплекс  должен состоять из рукохода с накладными декоративными элементами с зубчатой верхней гранью, шведской стенки, поручней, вертикального шеста и вертикальной сетки для лазанья.

К  башне 5 с куполом третьего типа, с высотой площадки второго яруса не менее 1850 мм должны быть пристроены: тоннельная прямая горка, лестница.

К  башне 7 с куполом второго типа, с высотой площадки не менее 1850 мм, должны быть пристроены: тоннельная спиральная горка, радиусный балкон, фанерное ограждение под площадкой.

К  башне 8 с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: вертикальный шест со спиралью и креплением в виде дуги, альпинистская стенка с отверстиями для рук и ног, поручни, перекладины.

Несущие разновысокие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Купол первого типа Спасской башни и купол третьего типа  должен состоять из 4-х арочных накладных элементов, боковых стенок,  четыре из которых с курантами и 4-х скатов с декоративной звездой изготовленных из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм.

Купол второго типа должен состоять из 4-х арочных накладных элементов, боковых многоярусных стенок,  4-х скатов с декоративным флагом изготовленных из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм.

Крыша должна состоять из 4-х арочных накладных элементов, 4-х скатов с декоративной звездой и фонарями  выполненных из влагостойкой фанеры толщиной не менее 15 мм и не менее 21 мм.

Тоннельные прямая и спиральная пластиковые горки с высотой стартового участка не менее 1850 мм должны быть выполнены из пластиковых тоннельных сегментов соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка спиральная, выстой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Приставная лестница высотой не менее 1850 мм должна быть оснащены поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из  трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Наклонная лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Трап должен состоять из настила, выполненного из влагостойкой противоскользящей фанеры толщиной не менее 21 мм, к которому должны крепиться перила из влагостойкой фанеры толщиной не менее 15 мм.

Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Рукоход должен быть выполнен из 2-х опор, перекладин и накладных элементов с зубчатой верхней гранью, выполненных из влагостойкой фанеры толщиной не менее 15 мм. Перекладины должны быть выполнены из металлической трубы диаметром не менее 33 мм. Опорами служат горизонтальные несущие столбы комплекса.

Тоннельный переход  должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика с одной стороны в виде заборчика  должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм с другой стороны в виде кремлевской стенки из влагостойкой фанеры толщиной не менее 21 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Вертикальные сетки для лазанья должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Перекладины, перекладины шведской стенки, перекладины вертикальной лестницы, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Накладные декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 11160 мм.
ширина 11075 мм.
высота 6700 мм.
