005671 - Детский игровой комплекс "Кремль"

ДИК для старшей возрастной группы
Получить информацию

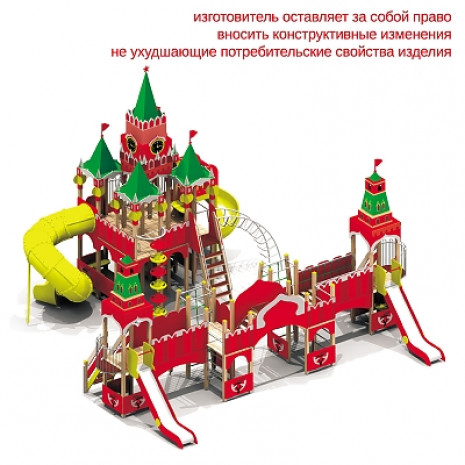

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под «Кремль».

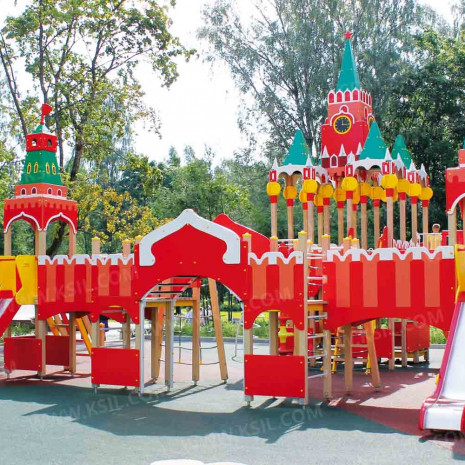

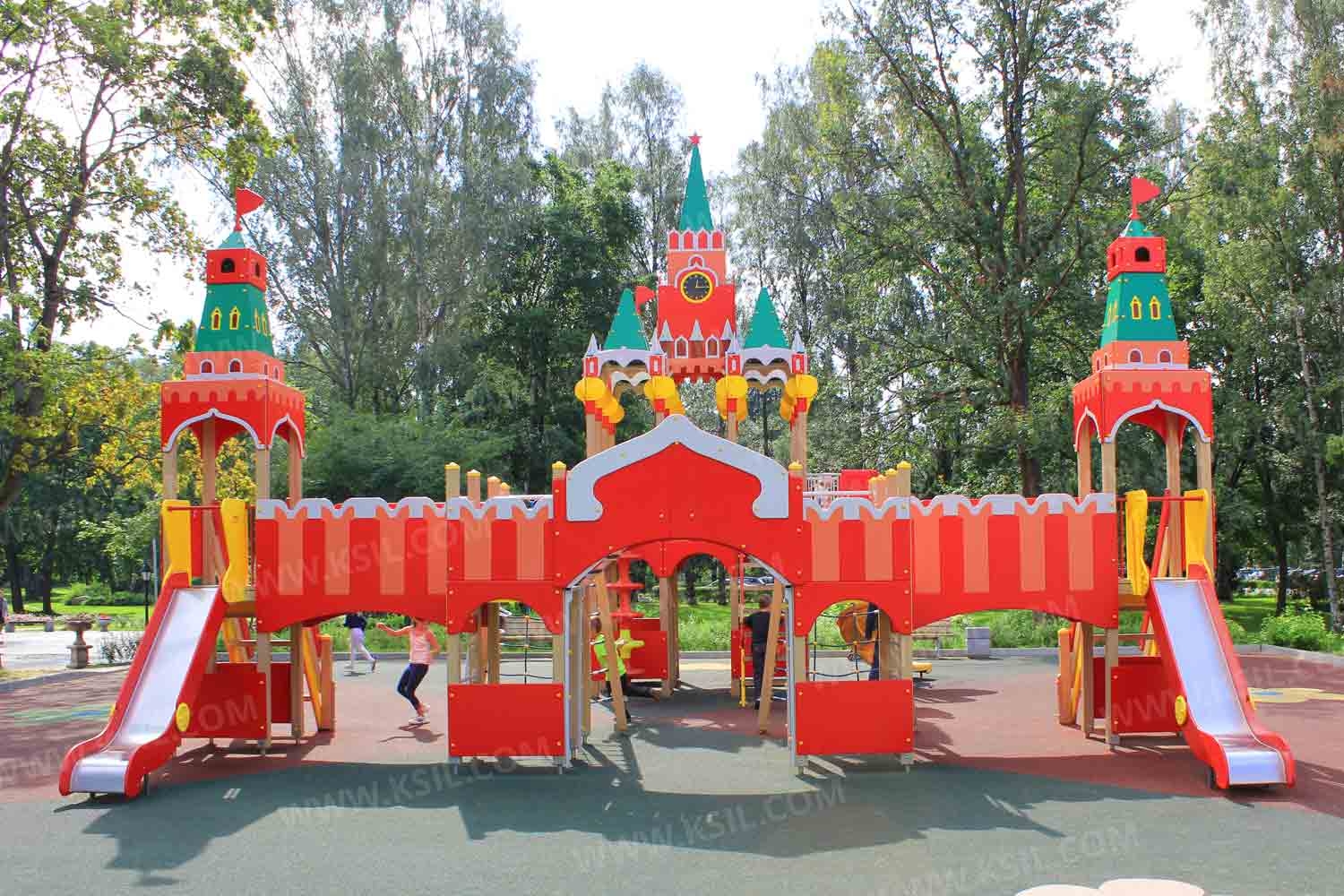

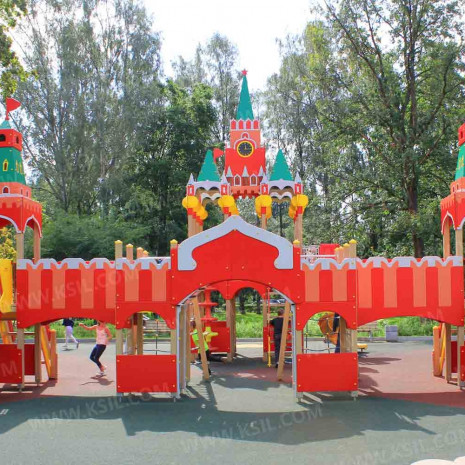

Комплекс из одной центральной двухъярусной башни в виде Кремлевских башен и 4-х последовательно расположенных башен с двумя полубашнями в виде оборонительной крепости. Башни оборонительной крепости должны быть соединены между собой  2-мя прямыми мостами и арочным мостом.

Центральная  башня должна состоять из несущих столбов, установленных в 4 ряда, параллельно друг другу. В рядах должно быть по 4 несущих столба, расположенных на равном расстоянии друг от друга.

К центральной башне 1, с высотой второго яруса не менее 2050 мм, должны быть пристроены: горка спиральная, горка тоннельная, лестница,  наклонная лиана, вертикальный шест с колесами и креплением в виде дуги, перекладина, поручни, фанерные ограждения, радиусный балкон. В верхней части должны быть расположены 4 крыши и один купол первого типа. Под вторым ярусом башни должны быть установлены  площадки высотой не менее 300 мм. К первому ярусу должны быть пристроены боковые стенки с арочными входами. В угловой части должны быть пристроены скамейки.

К башне 2 и к башне 5 с куполом второго типа,  с высотой площадки не менее 1550 мм, должны быть пристроены: горка, радиусный балкон, лестница. Под площадкой должны быть пристроены фанерные ограждения.

Башня 3 и башня 4 должны представлять собой конструкцию, состоящую из несущих столбов, установленных в 2 ряда, параллельно друг другу.  В рядах должно быть по 3 несущих столба, расположенных на равном расстоянии друг от друга.

К башне 3 и к башне 4, с высотой площадки не менее 1550 мм должны быть пристроены: фанерные ограждения в виде крепости, ограждение в виде перекладин, вертикальные лестницы. Под площадкой должны быть пристроены фанерные ограждения и арочные декоративные накладные элементы.





Несущие разновысокие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Горка спиральная, выстой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Тоннельная пластиковая горка с высотой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых тоннельных сегментов соединенных между собой.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Крыша должна состоять из 4-х скатов из влагостойкой фанеры толщиной не менее 15 мм, в вершине должен быть установлен декоративный флажок. Скаты обрамлены накладными элементами с фигурной нижней гранью и декоративными фонарями из влагостойкой фанеры толщиной не менее 15 мм.

Купол первого типа должен состоять из  боковых стенок с курантами, изготовленных из влагостойкой фанеры толщиной не менее 21 мм, 4-х скатов из влагостойкой фанеры толщиной не менее 15 мм. В вершине должен  быть установлена декоративная звезда.

Купол второго типа должен состоять из 4-х арочных накладных элементов, боковых многоярусных стенок  изготовленных из влагостойкой фанеры толщиной не менее 21 мм, 4 скатов из влагостойкой фанеры толщиной не менее 15 мм. В вершине должен  быть установлен декоративный флажок.

Боковые стенки, ограждения, аркочные элементы  должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Наклонная лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса в количестве не менее 6-ти  штук должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.

  Перекладины вертикальной лестницы, перекладины, ограждение в виде перекладин, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика с фигурной верхней гранью в виде оборонительной стены должны быть   выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Арочный мост должен состоять из металлического каркаса, выполненного из профильной трубы сечением не менее 50х25 мм, ступенек, переходной площадки и перил.  Ступени моста должны быть выполнены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 21 мм. Расстояние между ступенями должно быть одинаковым. Пол переходной площадки должен быть выполнен из ламинированной фанеры толщиной не менее 21 мм. Перила с фигурной верхней гранью должны быть   выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 10060 мм.
ширина 10660 мм.
высота 8160 мм.
