005610 - Детский игровой комплекс "Парк динозавров"

ДИК для старшей возрастной группы
Получить информацию

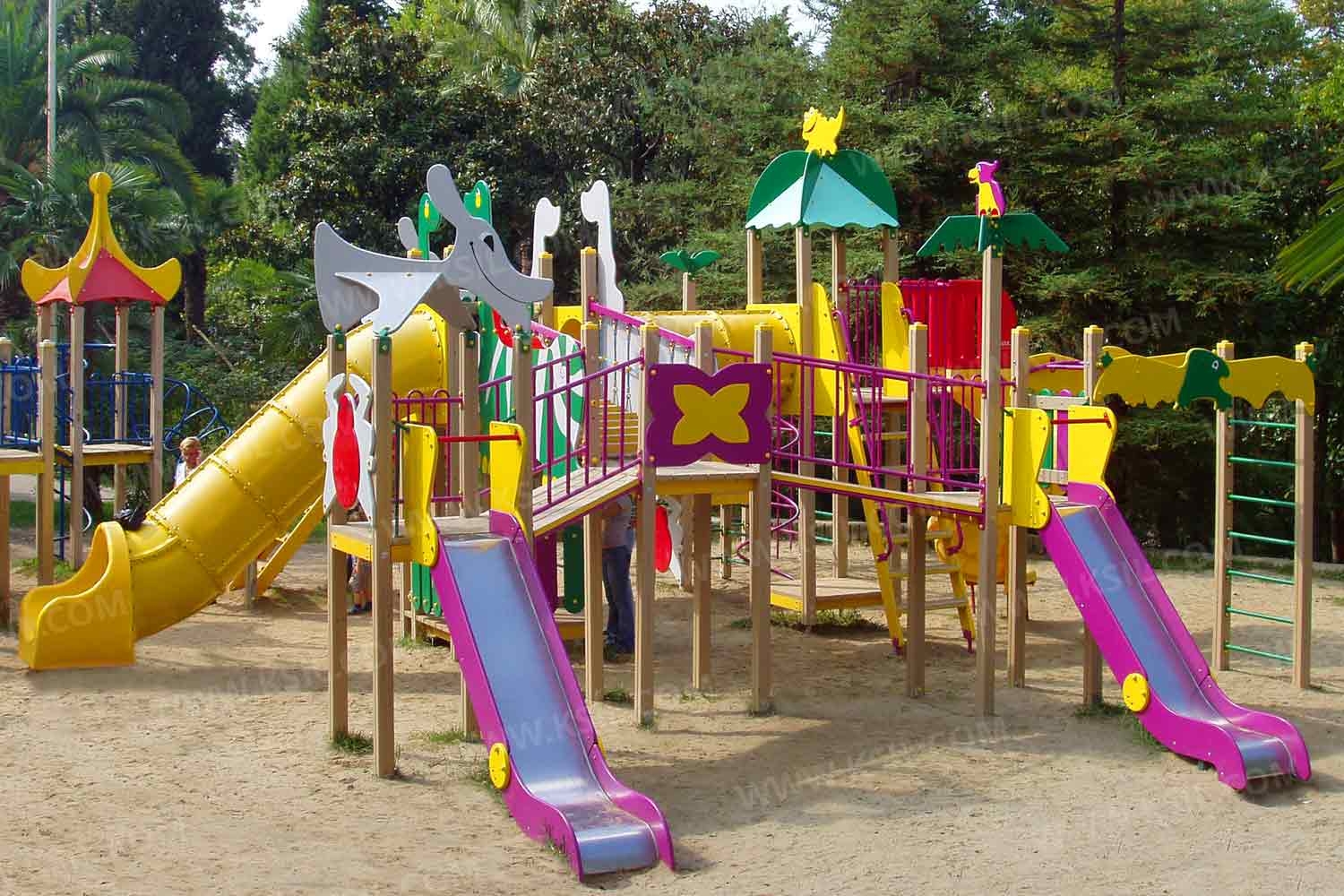

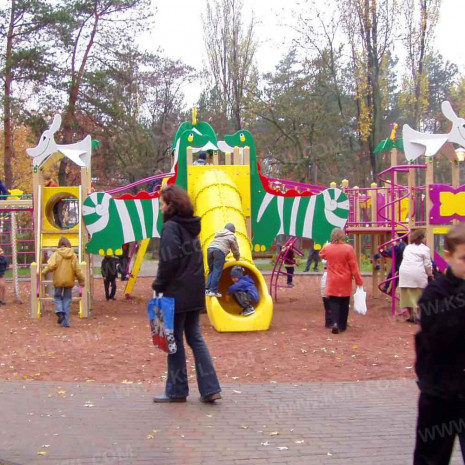

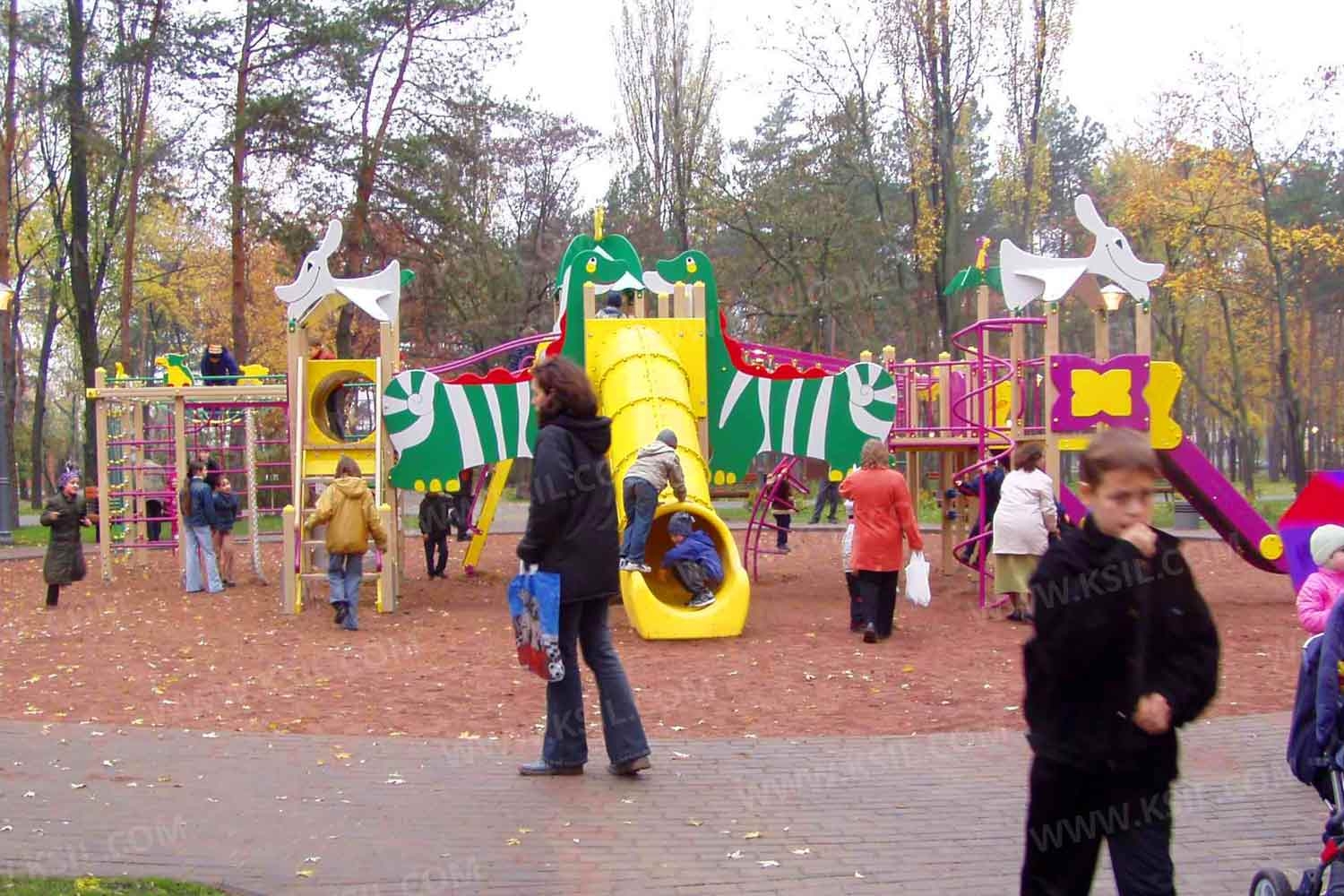

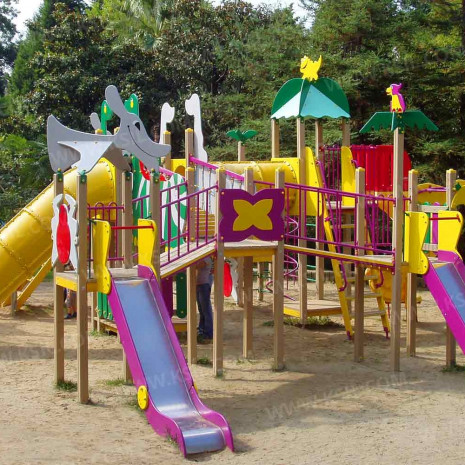

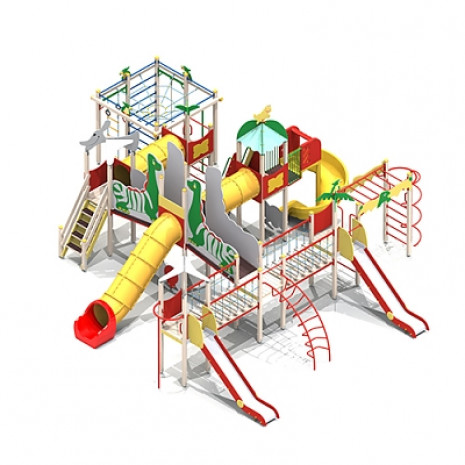

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под парк динозавров и состоящую из 7-ми башен с 2-мя вынесенными гимнастическими комплексами. Башни должны быть соединены между собой 2-мя подвесными, 2-мя наклонными мостами и 2-мя тоннельными переходами.

К башне 1 с имитацией крыши в виде птеродактиля, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест без спирали и креплением в виде дуги, перекладина, поручни, фанерное ограждение с декоративным накладным элементом, горка прямая.

К башне 2 без крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: лиана, перекладина.

К башне 3 без крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерное ограждение с декоративным накладным элементом, горка прямая, декоративная пальма с птенцами птерозавра, поручни, вертикальная лестница. К башне должен быть пристроен вынесенный гимнастический комплекс 1.

К башне 4 без крыши, с высотой площадки не менее 1850 мм, должны быть пристроены: тоннельная горка.

К башне 5 с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: спиральная горка, приставная лестница, фанерное ограждение с декоративным накладным элементом.

К башне 6 с имитацией крыши в виде птеродактиля, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, фанерное ограждение.

К башне 7 без крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерное ограждение, ограждения в виде перекладин, вертикальные лестницы. К башне должен быть пристроен вынесенный гимнастический комплекс 2.

Гимнастический комплекс 1 должен состоять из рукохода с декоративными накладными элементами, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги.

Гимнастический комплекс 2 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. К горизонтальным столбам с каждой стороны должны крепиться декоративные птенцы птерозавров. В верхней части должна быть расположена полипропиленовая сетка «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и перекладиной.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Крыша башни должна состоять из 4-х скатов с волнообразной нижней гранью, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х фигурных стропил из влагостойкой фанеры толщиной не менее 15 мм, сверху должен крепиться декоративный динозаврик с художественной росписью.

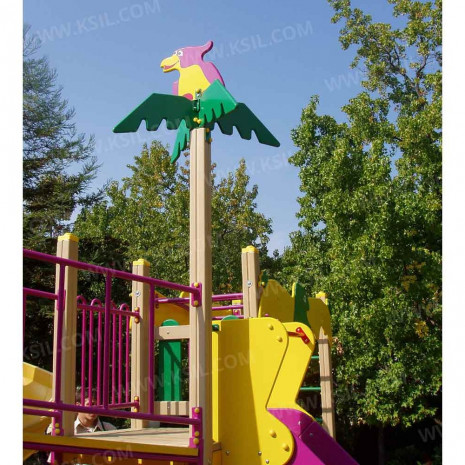

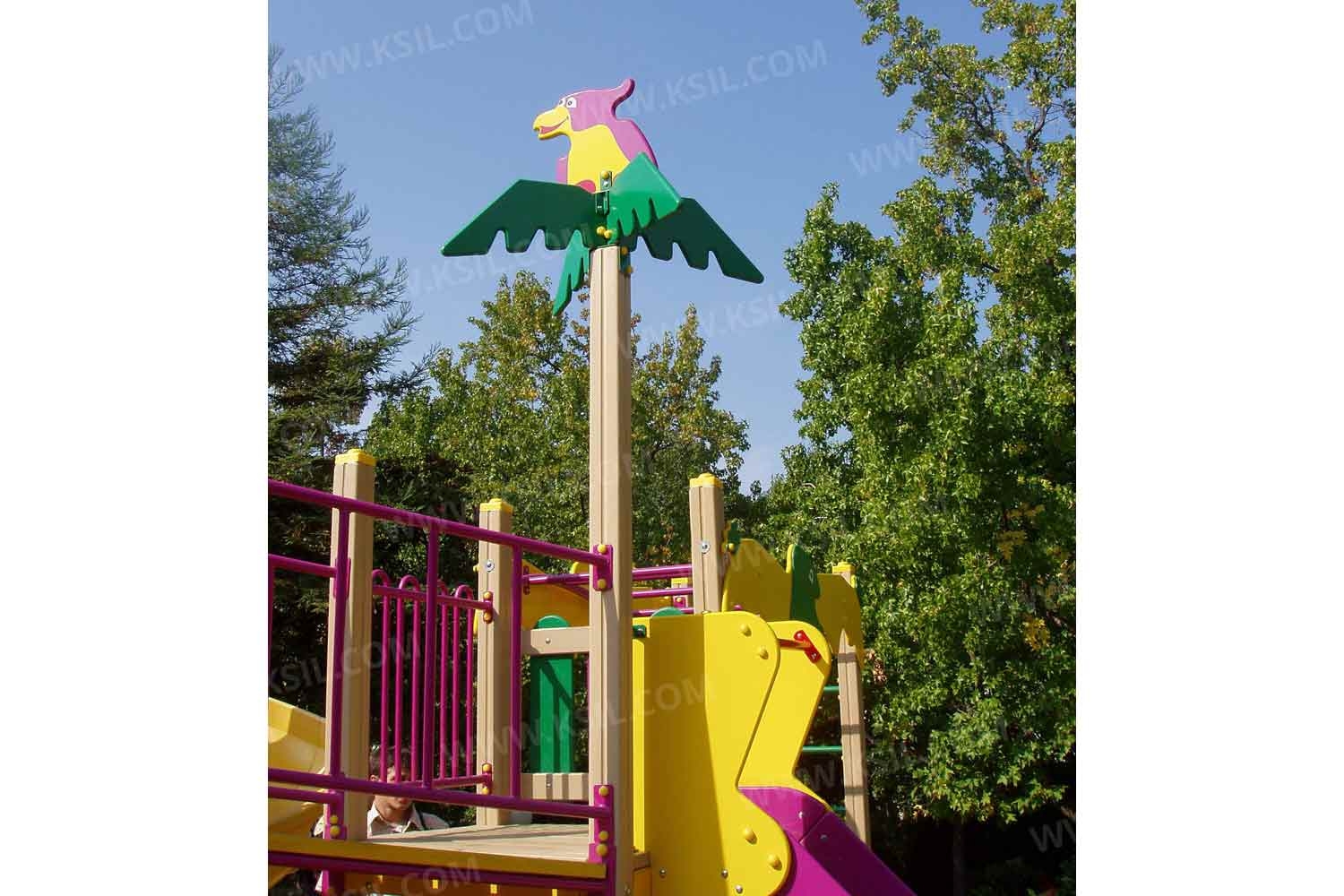

Имитация крыши должна быть в виде птеродактиля с художественной росписью и выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Горка прямая должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Тоннельная пластиковая горка с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка спиральная, выстой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Приставная лестница высотой не менее 1850 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

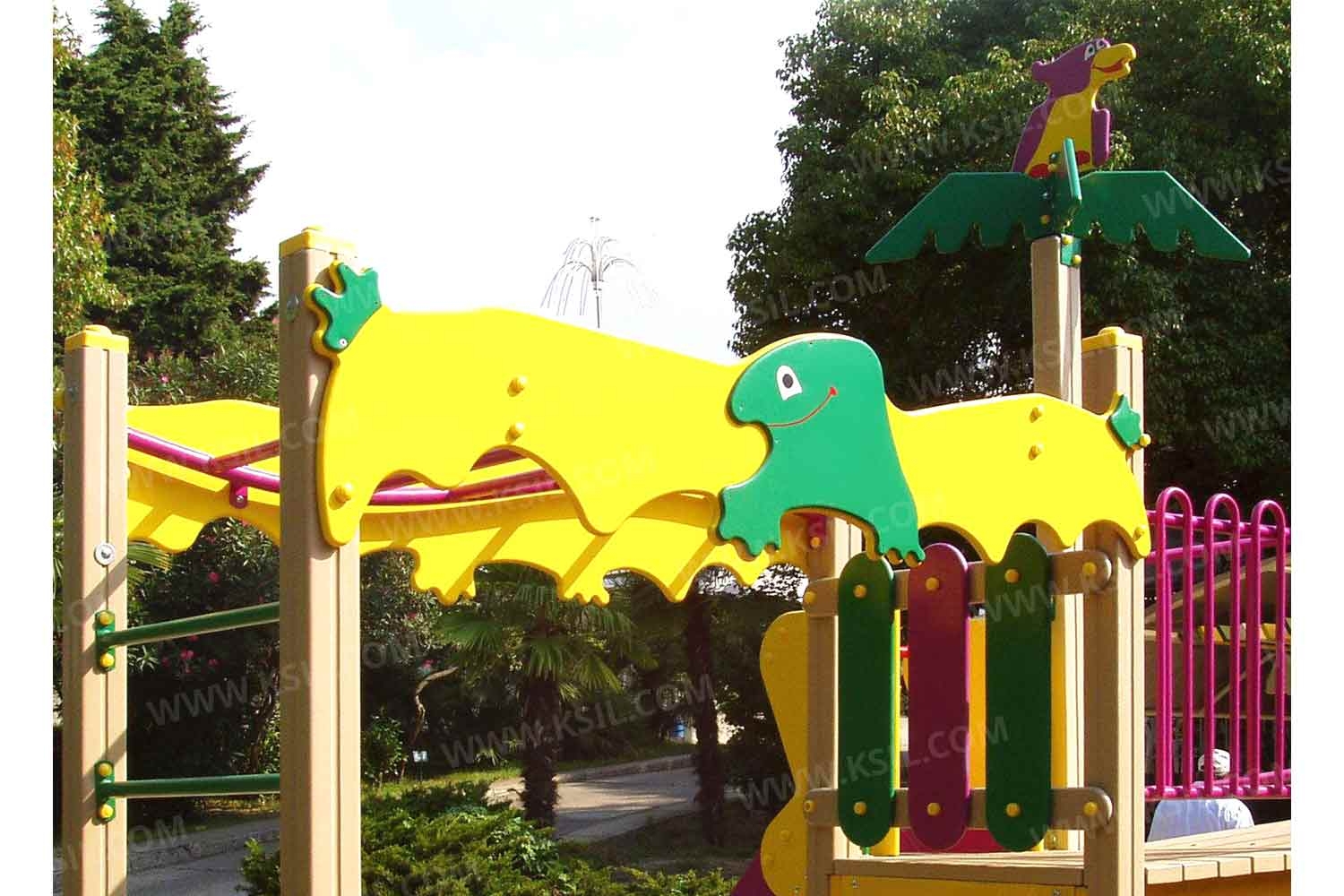

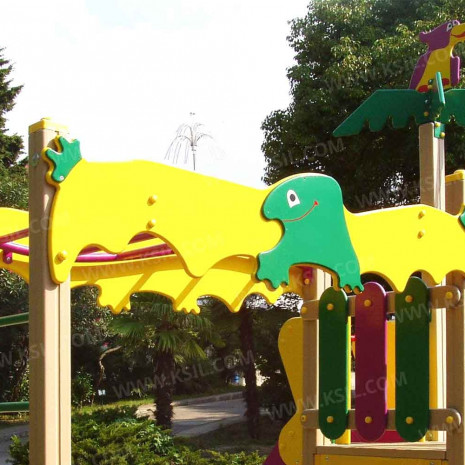

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов из металлической трубы диаметром не менее 33 мм. К несущим столбам с двух сторон должен крепиться декоративный элемент в виде летучего динозавра из влагостойкой фанеры толщиной не менее 15 мм и не менее 9 мм.

Сетка «Паутина» должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25 мм с раскосами.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм с раскосами, гибкой подвески и колец из влагостойкой фанеры или пластика.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек, закрепленных на металлической профильной трубе диаметром не менее 50х25 мм с раскосами.

Ограждения башен, пальма, декоративные птенцы птерозавра должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм и не менее 21 мм.

Декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни, раскосы перекладин, ограждения в виде перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм.

Наклонный мост должен состоять настила, ограждения в виде декоративных накладных элементов, крепящихся с двух сторон моста. Настил должен быть выполнен из досок толщиной не менее 40 мм. Декоративные элементы в виде барозавра с художественной росписью должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Тоннельный переход должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 12250 мм.
ширина 10050 мм.
высота 4470 мм.
