005688 - Детский игровой комплекс "Шхуна"

ДИК для старшей возрастной группы
Получить информацию

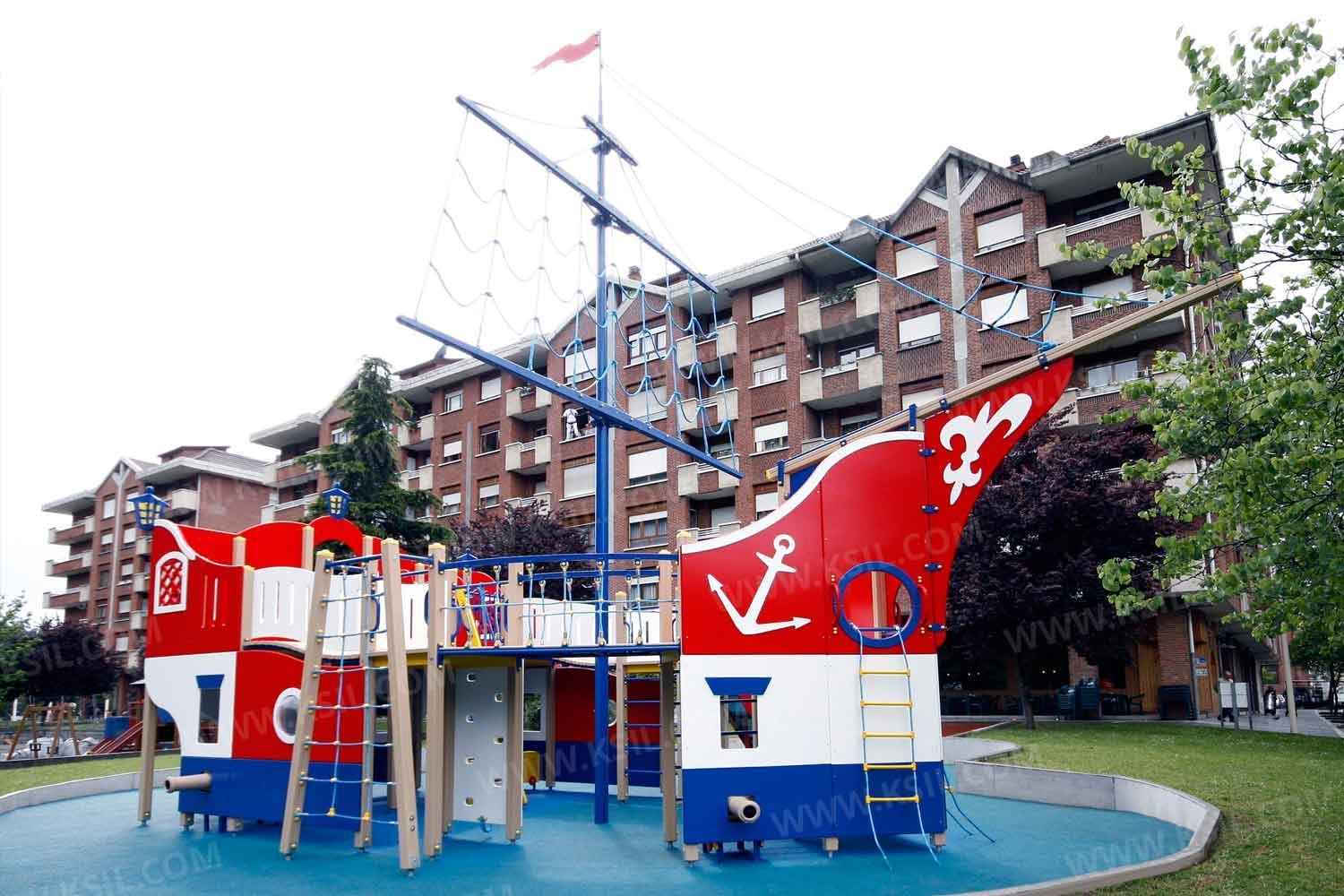

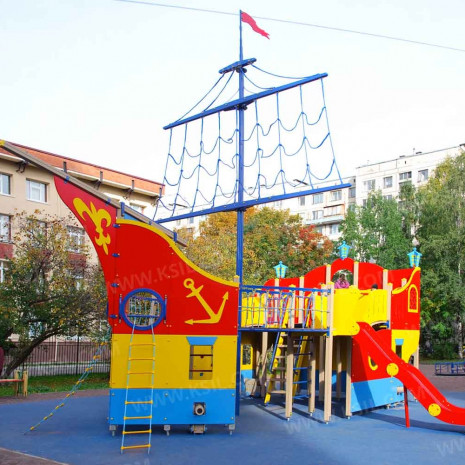

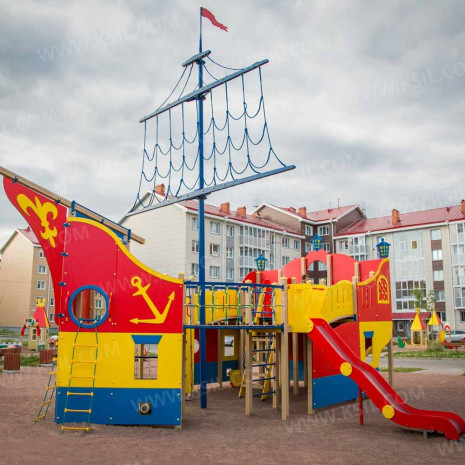

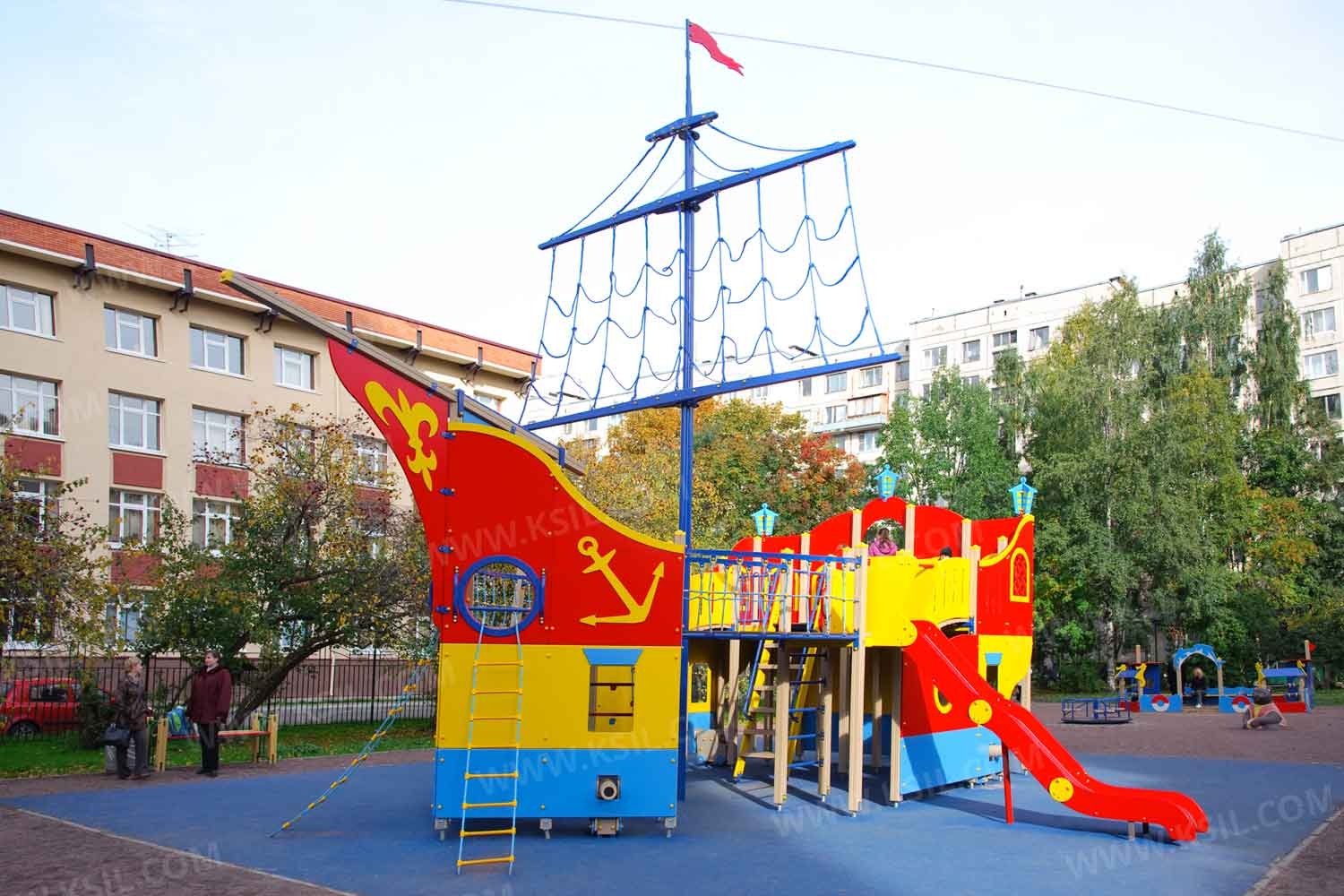

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под шхуну с декоративными элементами.  Комплекс с одной металлической мачтой должен состоять из 4-х башен, соединенных между собой 2-мя волнообразными мостами и 2-мя радиальными мостами.

К башне 1, с высотой площадки не менее 2050 мм, установленной в кормовой части шхуны, должны быть пристроены: спиральная горка, фанерные ограждения с решетчатыми окошками, нижние боковые стенки с окошками  и нижние передние стенки,   арка с декоративным фонарем, лестница, металлические ограждения. Под площадкой башни должны быть расположены пушки.

К башне 2, с высотой площадки не менее 1850 мм, установленной в боковой части шхуны должны быть пристроены: горка, вертикальная стенка, ограждение в виде перекладин.

 К башне 3, с высотой площадки не менее 1850 мм, установленной в носовой части шхуны должны быть пристроены: два ограждения с круглым отверстием, гибкие лестницы, нижние боковые стенки с окошками, брус, имитирующий бушприт. Под площадкой башни должны быть расположены пушки.

К башне 4, с высотой площадки не менее 1850 мм, установленной в боковой части шхуны должны быть пристроены: альпинистская стенка с отверстиями для руг и ног, трапециевидная полипропиленовая стенка для лазания, перекладины,  поручни.

Несущие разновысокие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1850 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм,  должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Перекладины вертикальной лестницы, ограждения в виде перекладин, перекладины, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Ограждение металлическое должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм, и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.

Ограждения носовой части, кормовой, бортовой части   должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Трапециевидная сетка для лазанья должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Декоративные элементы детского игрового комплекса украшены аппликацией в виде гербов, вензелей и якорей, выполненных из влагостойкой окрашенной фанеры толщиной не менее 9 мм.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек,  закрепленных на металлической трубе диаметром не менее 33 мм.

Мачта высотой не менее 9700 мм и толщиной у основания не менее 140 мм должна быть с реями и сеткой. Сетка натянутая между реями должна быть выполнена из полипропиленового каната. Вершина мачты должна быть украшена фигурным фанерным флагом.

Волнообразный мост должен состоять настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм Перила мостика с волнообразной верхней и нижней гранью должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Радиальный мост должен состоять из каркаса, настила, перил. Каркас выполнен из металлической трубы диаметром не менее 42 мм, настил – влагостойкая ламинированная фанера толщиной не менее 21мм, перила – из полиамидных канатов диаметром не менее 16 мм, крепящиеся к металлической трубе сечением не менее 50х25 мм.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 12400 мм.
ширина 8155 мм.
высота 9700 мм.
