005560 - Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

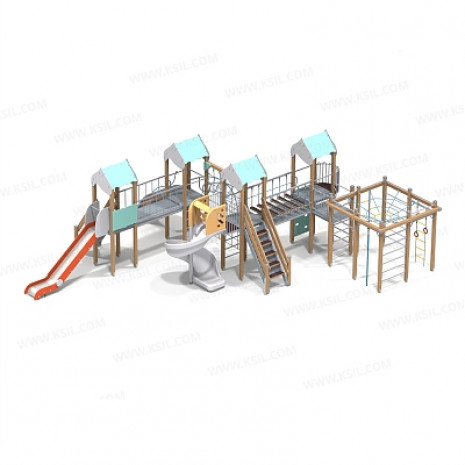

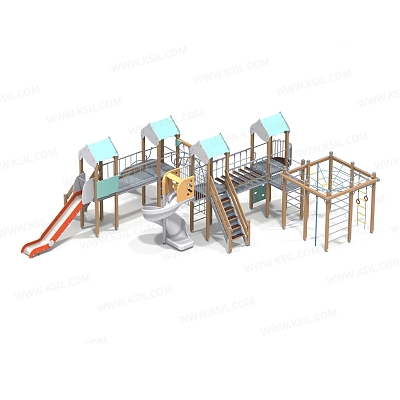

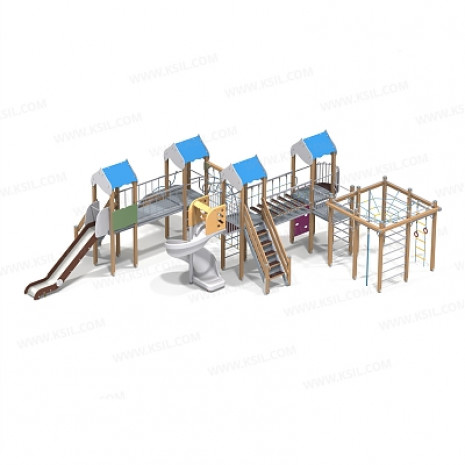

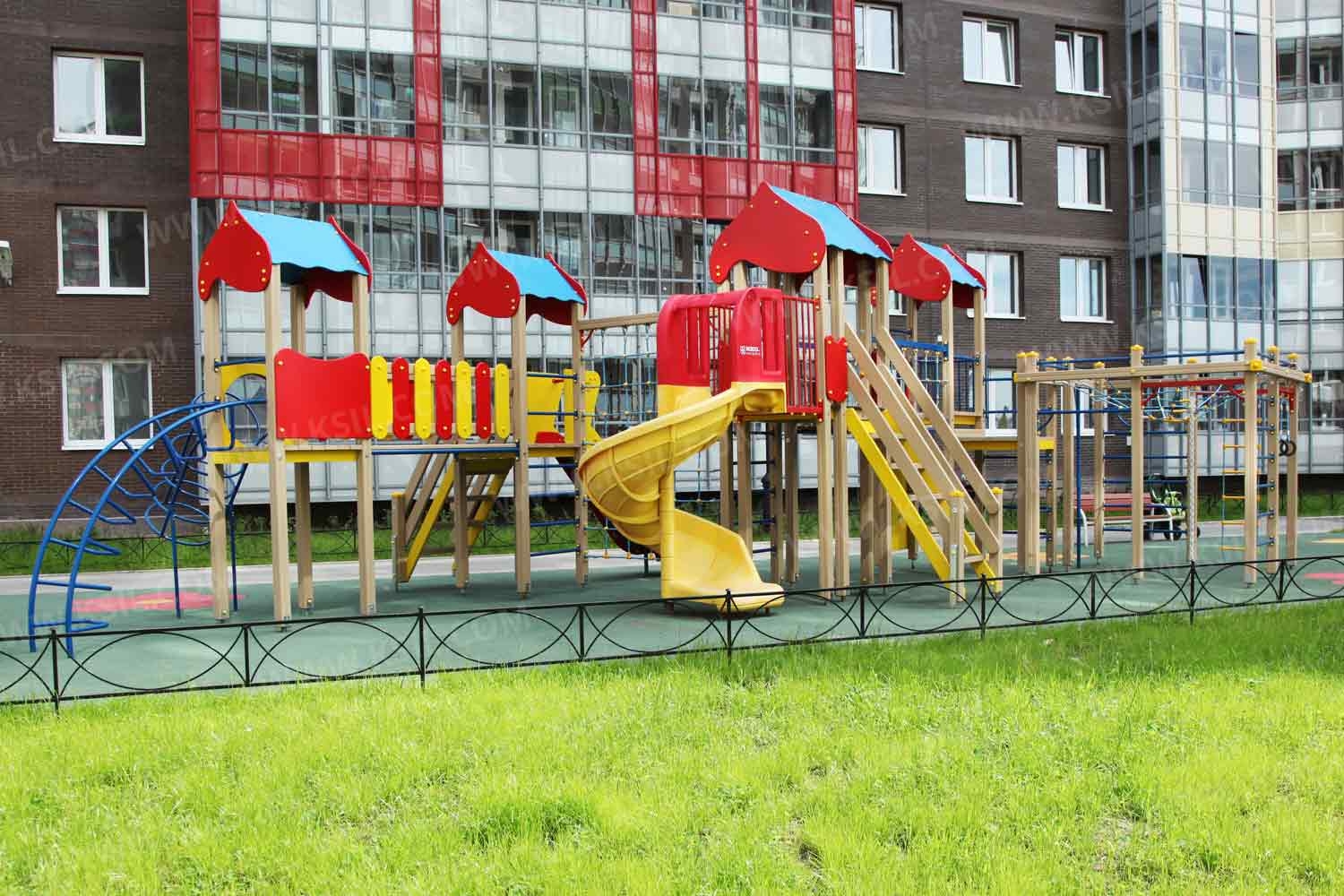

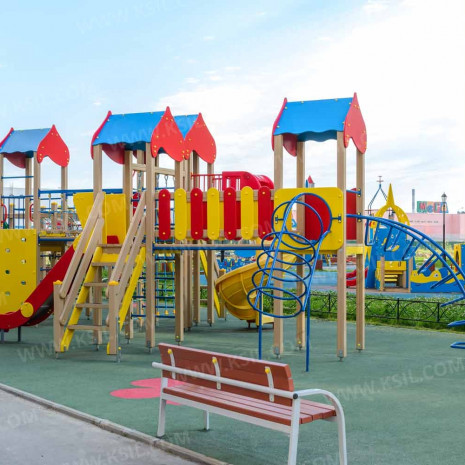

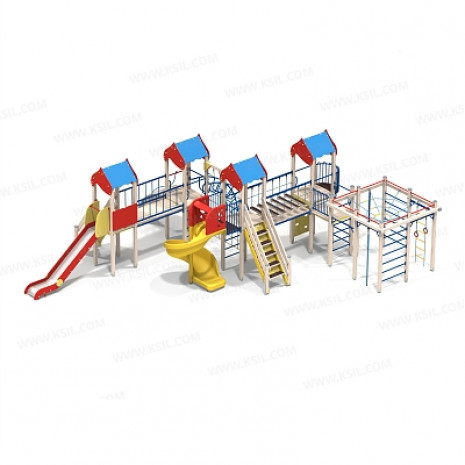

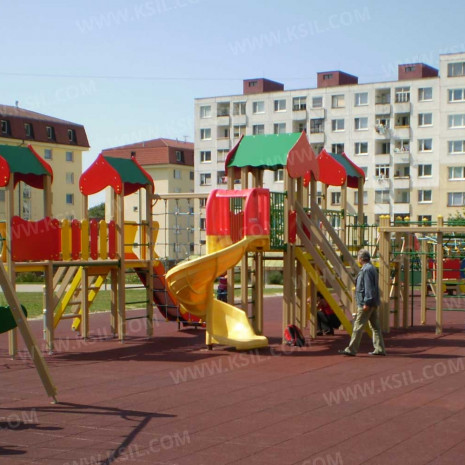

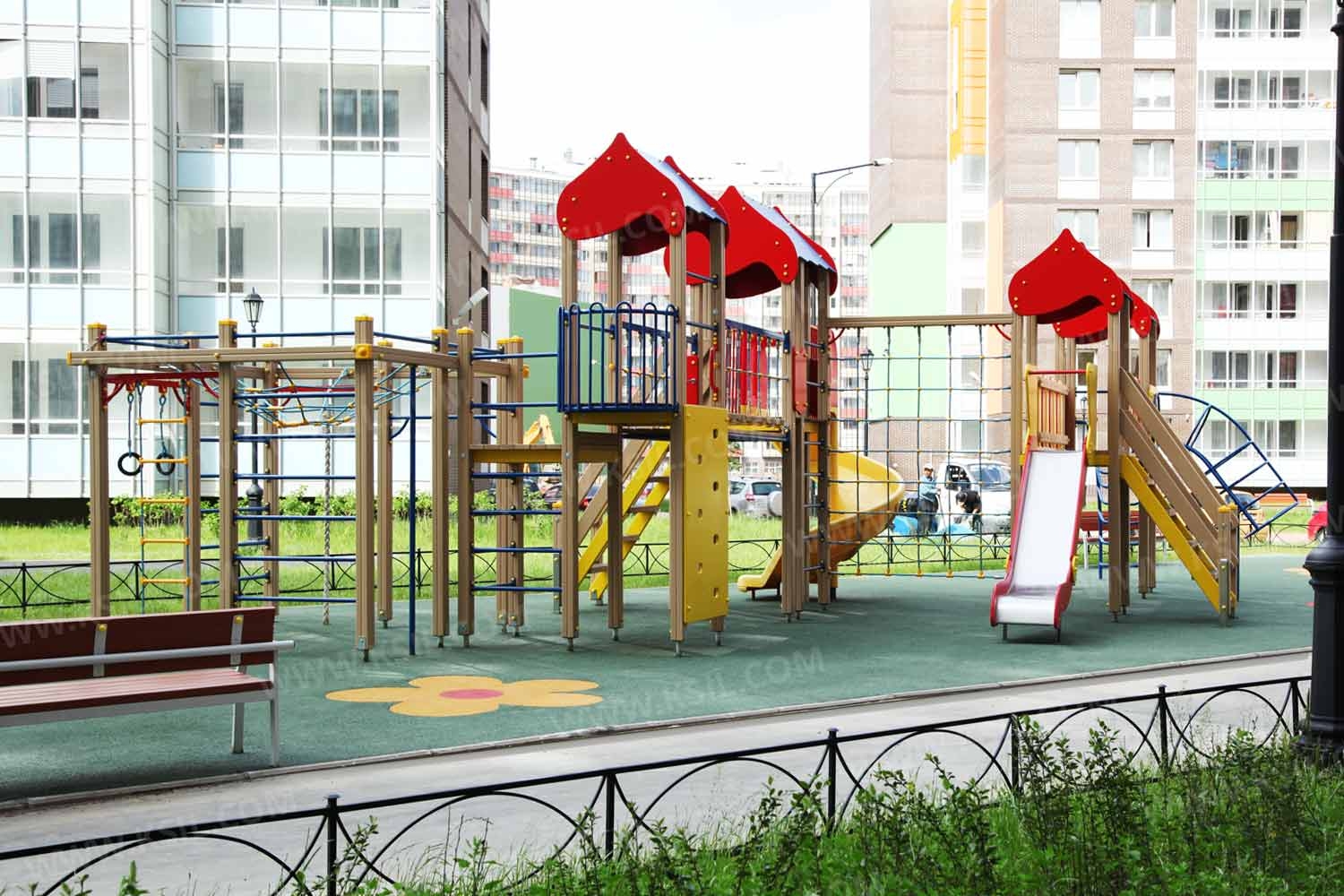

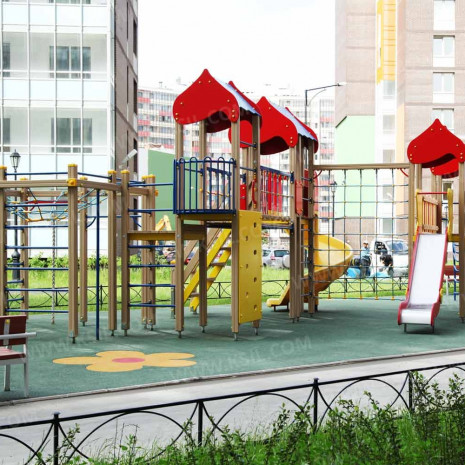

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из  4-х башен с крышами, соединенных между собой подвесным мостом, вертикальной полипропиленовой сеткой для лазания, прямым мостом, полубашни с вынесенным гимнастическим комплексом.

 К  башне 1, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: наклонная лиана, перекладина, наклонная спираль, фанерное ограждение.

К  башне 2, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка, ограждение в виде перекладин, вертикальная лестница.

К  башне 3, с крышей второго типа, с высотой площадки не менее 1850 мм, должны быть пристроены: лестница, спиральная горка, вертикальная лестница, ограждение в виде перекладин, фанерные ограждения.

К  башне 4, с крышей первого типа, с высотой площадки не менее 1850 мм, должны быть пристроены: радиусный балкон, перекладины, поручни, альпинистская стенка с отверстиями для рук и ног. К башне должна быть присоединена полубашня.

 К  полубашне первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: ограждения в виде перекладин, вертикальные  лестницы и вынесенный гимнастический комплекс.

Гимнастический комплекс должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая  «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и усиленной перекладиной.

Несущие вертикальные и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу вертикальный столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башни 1 и башни 2 и башни 4 должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 3 должен быть выполнен из противоскользящей влагостойкой фанеры толщиной не менее 21.

Крыши  башен первого и второго типа должны состоять из 2-х скатов с волнообразной нижней гранью и 2-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15 мм.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная, выстой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами. Применяемый пластик не должен быть легковоспламеняющийся.

Лестницы высотой не менее 1550 мм и не менее 1850 мм должны быть оснащены перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Наклонная лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Наклонная спираль должна состоять из колец, 3-х направляющих и 2-х упоров выполненных из металлических  труб диаметрами не менее 21 мм, не менее 26 мм и не менее 33 мм и накладной стенки из фанеры толщиной не менее 21 мм с круглым отверстием, равным диаметру колец.

Альпинистская стенка, ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Перекладины вертикальной лестницы, балки, перекладины, раскосы перекладин, поручни, ограждение в виде перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Вертикальная сетка для лазанья и сетка «Паутина» должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка вертикальная должна крепиться к  горизонтальному столу, выполненному из деревянного бруса сечением не менее 100х100 мм и  к несущим столбам башен.  Сетка «Паутина» должна крепиться к горизонтальным столбам гимнастического комплекса.

Перекладина с гимнастическими кольцами должна быть выполнена из металлической профильной трубы сечением не менее 50х25 мм с раскосами, гибкой подвески и колец из влагостойкой фанеры или пластика.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек,  закрепленных на металлической профильной трубе диаметром не менее 50х25 мм с раскосами.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Канат должен быть полиамидный или полипропиленовый диаметром не менее 40 мм и подвешен на перекладине, выполненной из профильной трубы сечением не менее 50х25  мм с раскосами.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Прямой мост должен состоять ступенек и перил. Ступеньки должны быть выполнены из доски толщиной не менее 40 мм. Перила мостика в виде заборчика  должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 11320 мм.
ширина 8830 мм.
высота 3985 мм.
