005339 -Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

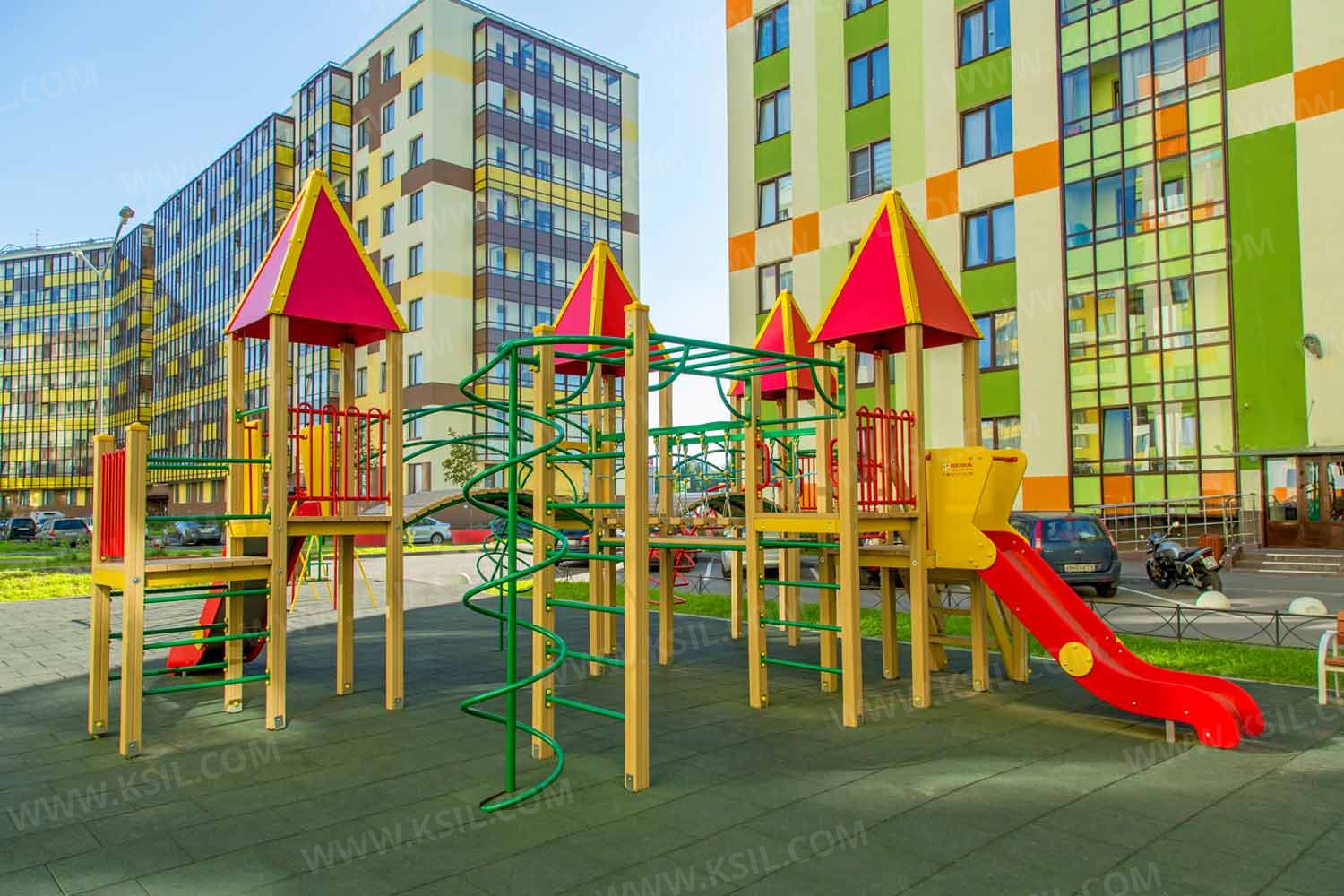

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из  4-х башен с крышей, двух полубашен и вынесенного гимнастического комплекса.

Башни и полубашни должны быть соединены между собой 2-мя прямыми мостами и подвесным мостом.

К  башне 1, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, горка, металлическое ограждение.

К полубашне 1, с высотой площадки не менее 1550 мм, должны быть пристроены: металлическое ограждение, вертикальная лестница, перекладина, поручни и вынесенный гимнастический комплекс.

К башне 2 с высотой площадки не менее 1550 мм должны быть пристроены: трап-барабан фанерный.

К башне 3 с высотой площадки не менее 1550 мм должны быть пристроены: наклонная лиана, металлическое ограждение, вертикальный шест с креплением в виде дуги,  перекладина, поручни.

К башне 4 с высотой площадки не менее 1550 мм должны быть пристроены: металлическое ограждение, горка, перекладина.

К полубашне 2 с высотой площадки не менее 1250 мм должны быть пристроены: металлическое ограждение, вертикальные лестницы, перекладины, поручни.

Вынесенный гимнастический комплекс должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен и полубашен  должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Горки, с высотой стартового участка не менее 1250 мм и не менее 1550 мм должны состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.

Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Ограждение металлическое башни должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.

Фанерный трап- барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам  и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю..

Наклонная лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Вертикальный шест со спиралью и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из  трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Вертикальный шест с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Вертикальная лестница, перекладины, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Крыша башен должна состоять из 4-х скатов и 4-х наличников, выполненных из влагостойкой фанеры толщиной не менее 9 мм соединенных между собой в верхней части колпаком.

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов  из металлической трубы диаметром не менее 33 мм.

Прямой мост должен состоять настила, металлического каркаса и перил. Настил должен быть выполнен из доски толщиной не менее 40 мм. Металлический разборный каркас должен быть выполнен из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 9270 мм.
ширина 7740 мм.
высота 4320 мм.
