005441 - Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

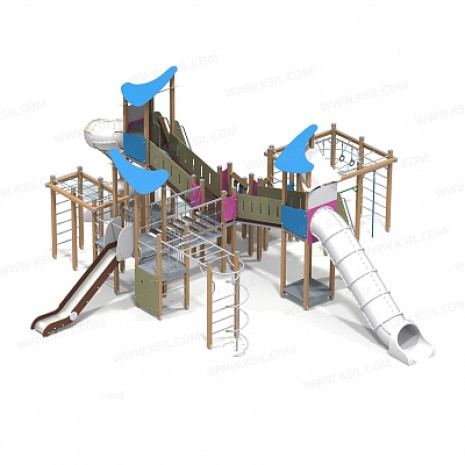

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 3-х башен с крышей, 2-х башен без крыши, 2-х полубашен и 3-х вынесенных гимнастических комплексов. Башни должны быть соединены между собой 2-мя наклонными и подвесным мостами, лестницей с перилами.

К башне 1 с крышей, с высотой площадки не менее 1550 мм должны быть пристроены: горка прямая, перекладины. К башне должны быть пристроены полубашня 1 и полубашня 2.

К полубашне 1, с высотой площадки не менее 1250 мм должны быть пристроены: альпинистская стенка с отверстиями для рук и ног, поручни, ограждение в виде перекладин, вертикальная лестница и вынесенный гимнастический комплекс 1.

К полубашне 2, с высотой площадки не менее 1250 мм должны быть пристроены: ограждение в виде перекладин, поручни, вертикальные лестницы и вынесенный гимнастический комплекс 2.

К двухъярусной башне 2, с крышей, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: спиральная тоннельная горка, фанерное ограждение в виде заборчика, лестница с металлическими перилами. Под вторым ярусом башни должен быть установлен первый ярус.

К двухъярусной башне 3, с крышей, с высотой площадки второго яруса не менее 2050 мм должны быть пристроены: тоннельная прямая пластиковая горка, фанерное ограждение, лестница с металлическими перилами. Под вторым ярусом башни должен быть установлен первый ярус.

К центральной башне 4, без крыши, с высотой площадки не менее 1550 мм должны быть пристроены: фанерные ограждения.

К башне 5, без крыши, с высотой площадки не менее 1250 мм должны быть пристроены: лестница, фанерные ограждения, ограждение в виде перекладин, вертикальная лестница.

Гимнастический комплекс 1 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в два ряда, параллельно друг другу. В каждом ряду несущие стойки в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая сетка для лазанья, торцевой проем гимнастического комплекса должен быть оснащен: шведской стенкой.

Гимнастический комплекс 2 должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги.

Гимнастический комплекс 3 должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу.  В крайних рядах должно быть по три несущей стойки, расположенных на равном расстоянии друг от друга, в среднем ряду по две стойки. В каждом ряду несущие стойки в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая «Паутина», проемы гимнастического комплекса должны быть оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом и перекладиной.

Несущие вертикальные столбы и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху открытый вертикальный столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен, полубашен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 4 должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм.

Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм, декоративных накладных элементов из влагостойкой фанеры толщиной 15 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой.  Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм.

Тоннельная пластиковая горка прямая и спиральная с высотой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка прямая должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Крыша башен должна состоять из 2-х фигурных скатов, выполненных из влагостойкой фанеры толщиной не менее 15 мм и расположенных друг под другом.

Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм и не менее 21 мм.

Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов из металлической трубы диаметром не менее 33 мм.

Шест-спираль с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Сетка для лазания и сетка «Паутина» должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.

Перекладины вертикальной лестницы, перекладины, перекладины шведской стенки, поручни, балки гимнастического комплекса   должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Вертикальный шест должен быть выполнен из металлической трубы диаметром не менее 42 мм.

Гибкая лестница должна состоять из армированного полипропиленового каната и пластиковых ступенек

Гимнастические кольца должны состоять из 2-х колец, выполненных из влагостойкой фанеры и 2-х гибких подвесок, подвешенных на перекладине.

Канат, диаметром не менее 40 мм должен быть выполнен из полиамида или полипропилена.

Наклонный мост должен состоять настила и ограждения. Настил должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм с прикрепленными ступеньками. ограждение мостика должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлического каркаса, выполненного из трубы сечением не менее 50х25мм.

Лестница переход должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм, декоративных накладных элементов из влагостойкой фанеры толщиной 15 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 13100 мм.
ширина 11100 мм.
высота 4650 мм.
