005310 - Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

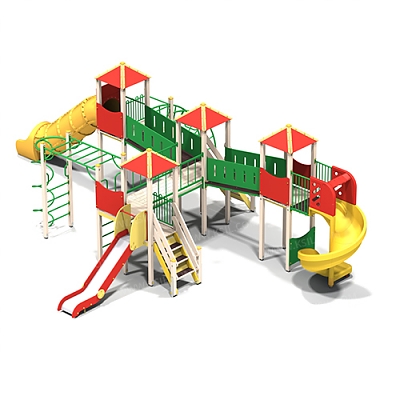

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 4-х башен с крышей, двух полубашен и вынесенного гимнастического комплекса.

Башни и полубашни должны быть соединены между собой 2-мя наклонными мостами и прямым мостом.

К  башне 1 с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, горка, металлическое ограждение.

К полубашне 1, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерное ограждение, вертикальная лестница, перекладины, поручни Г-образные и вынесенный гимнастический комплекс.

К башне 2 с высотой площадки не менее 1550 мм должны быть пристроены: лестница.

К башне 3 с высотой площадки не менее 1850 мм должны быть пристроены: спиральная горка, фанерные ограждения, под площадкой должно быть установлено фанерное ограждение.

К башне 4 с высотой площадки не менее 1850 мм должны быть пристроены: тоннельная горка, фанерное ограждение, перекладина.

К полубашне 1, с высотой площадки не менее 1850 мм, должны быть пристроены: лиана, металлическое ограждение, ограждение в виде перекладин, вертикальная лестница.

Вынесенный гимнастический комплекс должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью с креплением в виде дуги.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Крыша башни должна состоять из 4-х скатов и 4-х наличников, выполненных из влагостойкой фанеры толщиной не менее 9 мм соединенных между собой в верхней части пластиковым колпаком.

Пол башен и полубашен должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Лестницы высотой не менее 1250 мм и не менее 1550 мм должны быть оснащены перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Снизу лестница опирается на подпятники из металлической профильной трубы сечением не менее 60х30 мм, которые бетонируются в землю.

Тоннельная пластиковая горка с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой.  Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.

Горка спиральная, высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Горка прямая должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1250 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм, должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Ограждения должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм

Ограждение металлическое башни должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.

Лиана должна состоять их 2-х наклонных дуг, выполненных из металлической трубы диаметром не менее 42 мм, и П-образных ступенек из трубы диаметром не менее 33 мм.

Вертикальный шест со спиралью должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из  трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю.

Вертикальная лестница, перекладины, перекладины шведской стенки, поручни и Г-образные поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов  из металлической трубы диаметром не менее 33 мм.

Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Перила моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической трубы сечением не менее 50х25 мм.

Прямой мост должен состоять из настила, выполненного из деревянных досок толщиной не менее 40 мм и металлического разборного каркаса, выполненного из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 12250 мм.
ширина 9200 мм.
высота 3790 мм.
