005102 - Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

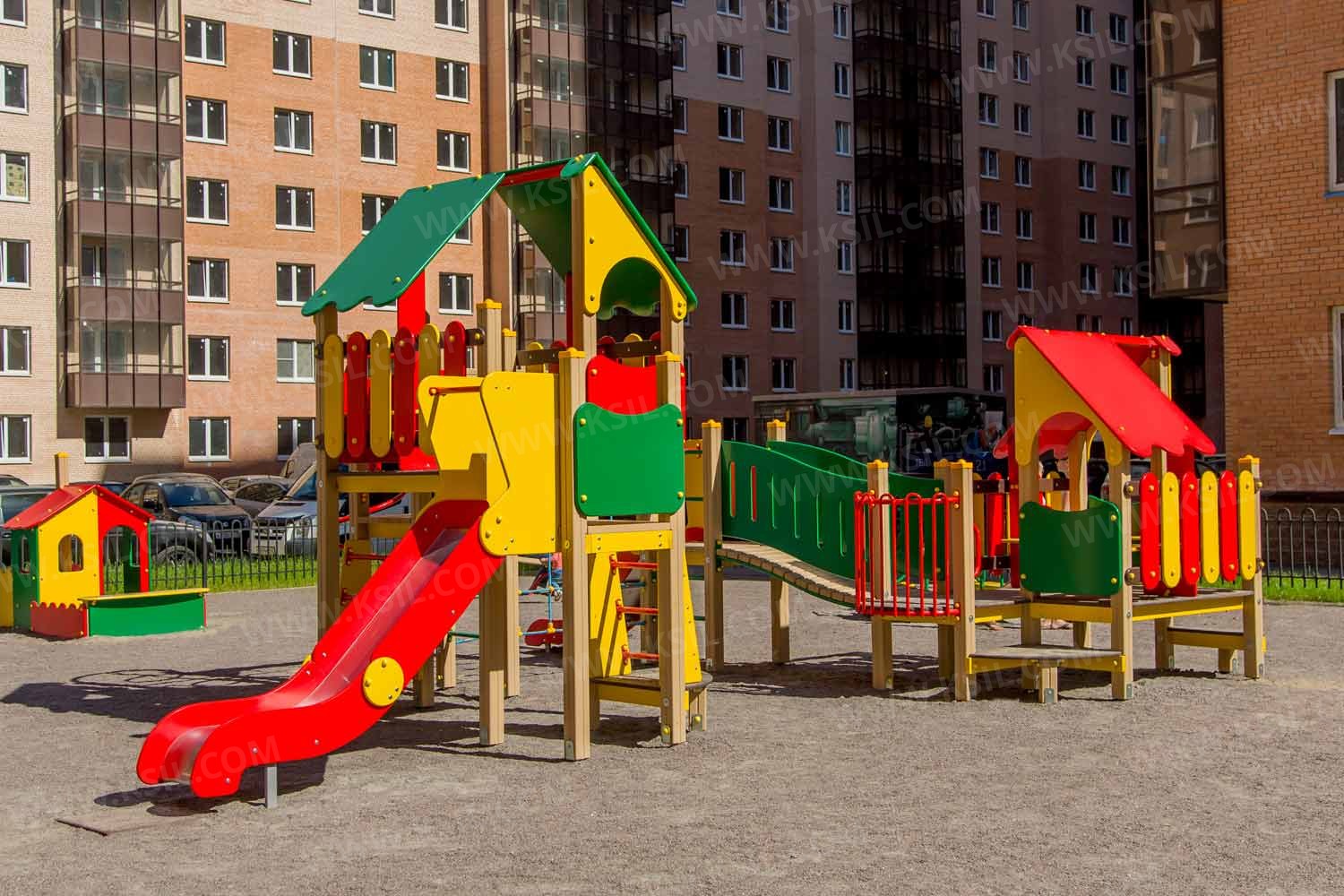

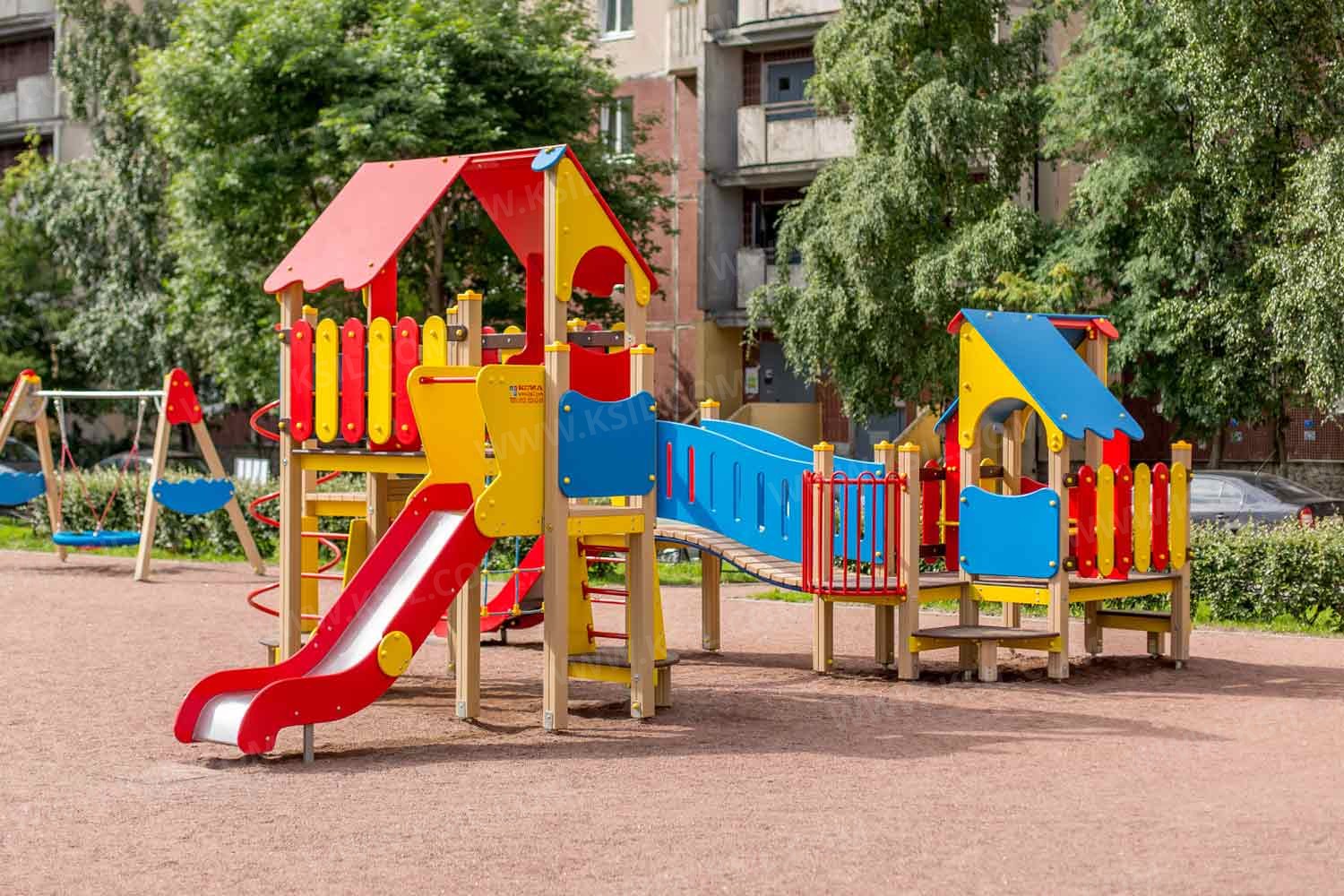

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, состоящую из одной башни с крышей с двумя радиусными площадками и полубашни с балконом, одной башни без крыши и одной башни с 2-мя полубашнями, с лестницей и горкой. Башни должны быть соединены друг с другом наклонным мостом и вертикальной полипропиленовой сеткой для лазанья.

К башне 1 с крышей, с высотой площадки не менее 635 мм должны быть пристроены: фанерные ограждения, перегородки, поручни, радиусный балкон.

Радиусные площадки должны быть установлены в образовавшемся внешнем углу между башней и полубашней, а также перед входом на площадку башни.

К полубашне 1 с высотой площадки не менее 635 мм должны быть пристроены: фанерный экран, поручни.

К башне 2 без крыши с высотой площадки не менее 950 мм должны быть пристроены:  горка, ограждение фанерное, ограждение в виде перекладин и вертикальная лестница.

К башне 3 с крышей, с высотой площадки не менее 1550 мм должны быть пристроены: ограждение фанерное,  поручни, перегородки.

К полубашне 2 с высотой площадки не менее 1250 мм должны быть пристроены: горка, фанерное ограждение, поручни, лестница.

К полубашне 3 с высотой площадки не менее 1250 мм должны быть пристроены:  вертикальный шест без спирали с креплением в виде дуги, поручни, перекладина, альпинистская стенка.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол полубашни 2 и полубашни 3, башни 2  должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Пол башни 1, башни 3 и радиусных площадок должен быть выполнен из влагостойкой противоскользящей фанеры толщиной не менее 21 мм.

Крыша башен должна быть двускатной, не сплошной, частично закрывающая площадь пола, визуально деля его на две части. Скаты и фронтоны крыши должны быть изготовлены из влагостойкой фанеры толщиной не менее 21  мм.

Горка, с высотой стартового участка не менее 950 мм должна состоять из ската, бортиков высотой не менее 100 мм, защитной секции и защитной перекладины.

Горка, с высотой стартового участка не менее 1250 мм должна состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.

Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Ограждение башен и полубашен, перегородки, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Ограждение в виде перекладин, перекладины вертикальной лестницы, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Лестница с высотой не менее 1250 мм должна быть оснащена  2-я бортами, выполненных из влагостойкой фанеры толщиной не менее 21мм и поручнем. Один борт имеет отверстия для рук, а на другом борте крепится поручень. Борта должны быть установлены от первой ступени. Ступени лестниц, выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 21 мм. Расстояние между ступенями должно быть одинаковым.

Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Перила мостика быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.

Вертикальная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы на деревянном каркасе из клееного бруса сечением 100х100 мм с угловыми накладными элементами из влагостойкой фанеры толщиной не менее 21 мм.

Вертикальный шест без спирали должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

возрастная группа 5-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 8550 мм.
ширина 5470 мм.
высота 3350 мм.
