005555 - Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

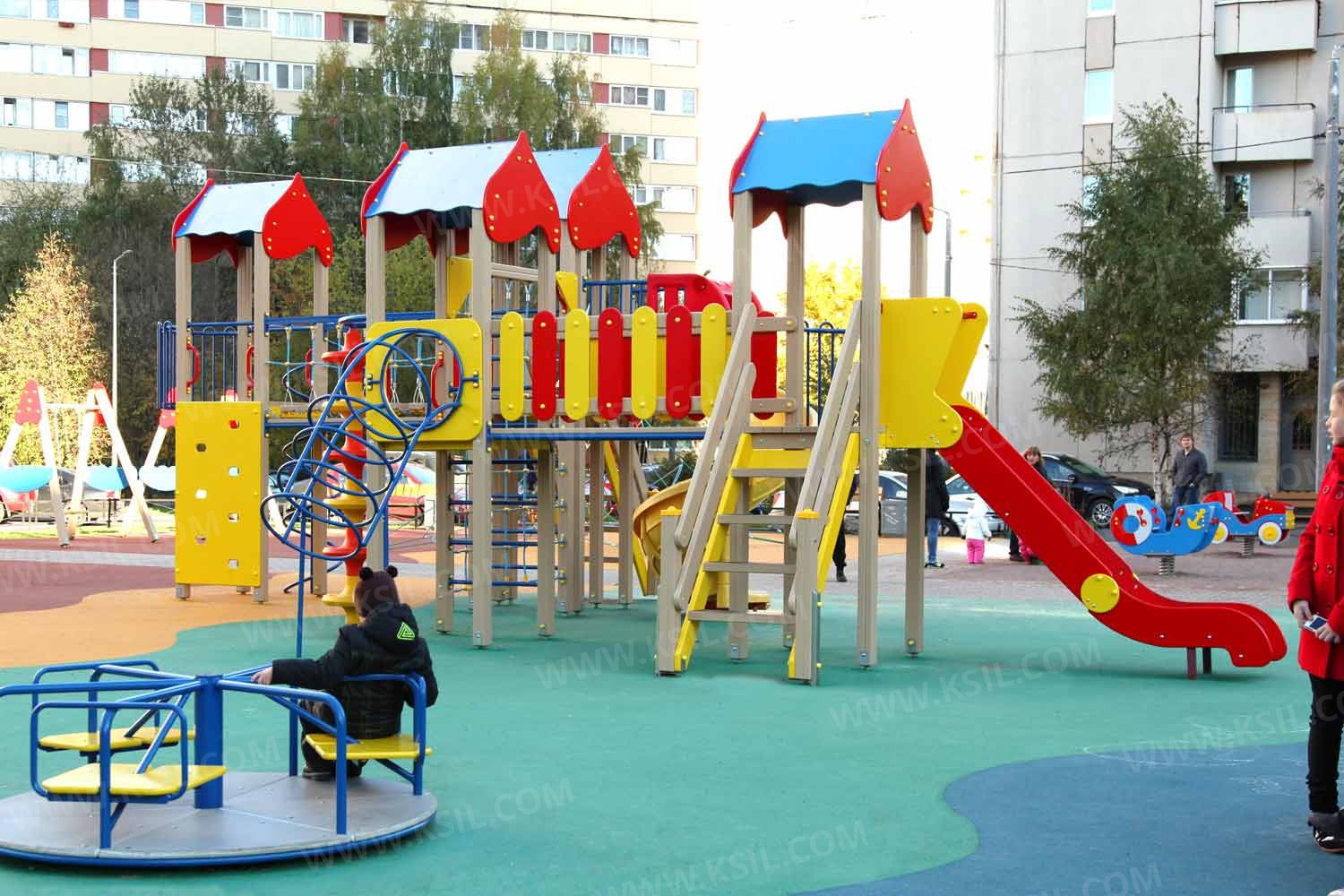

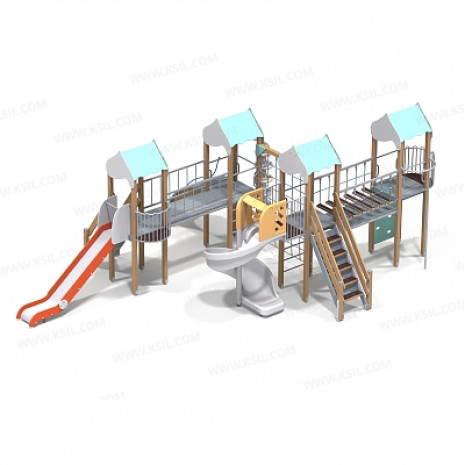

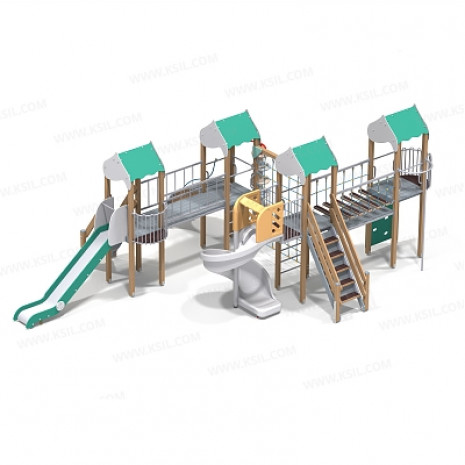

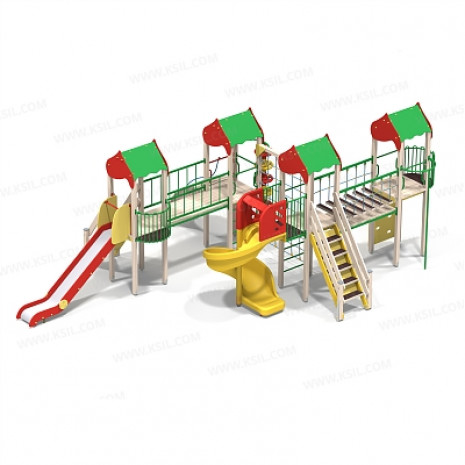

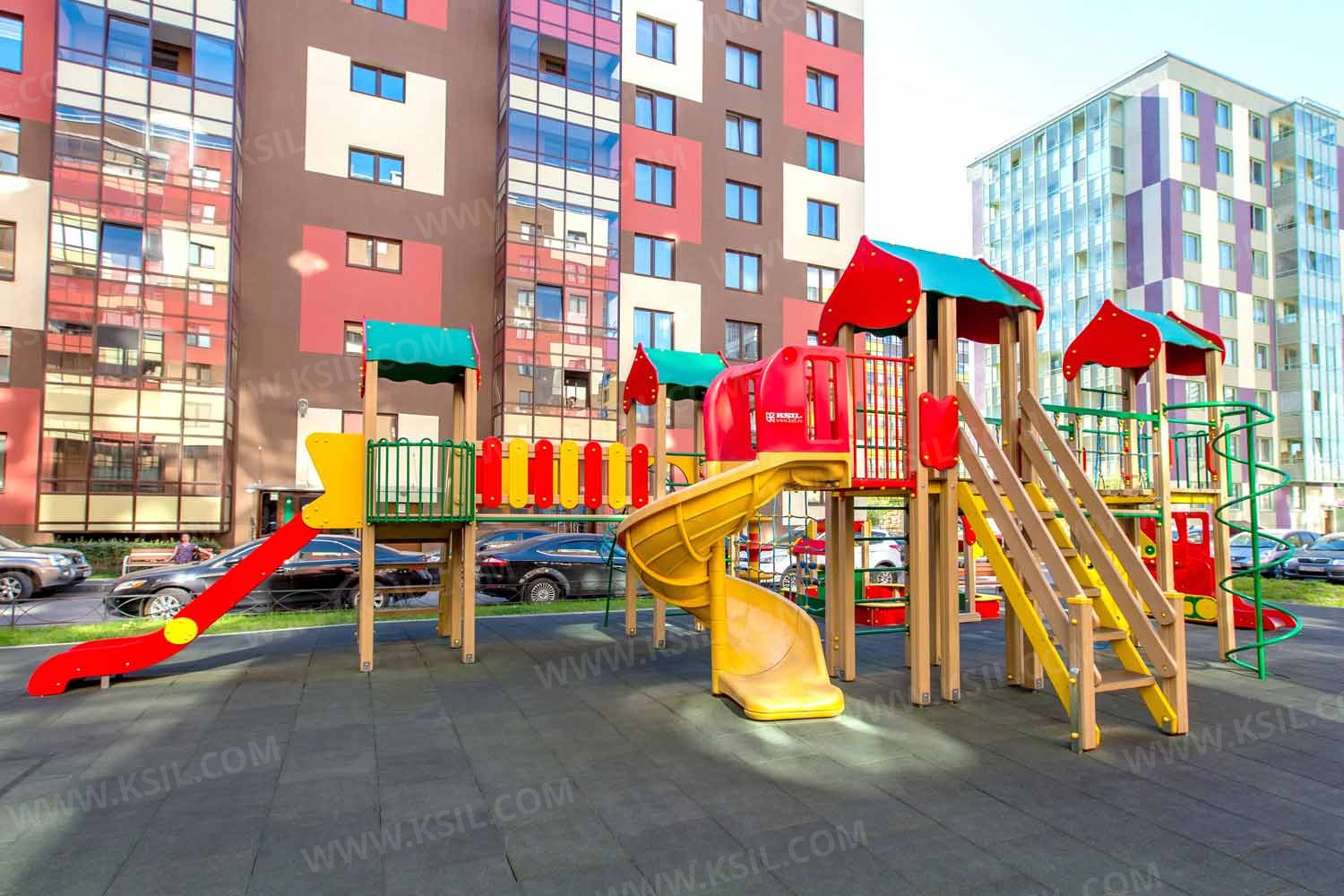

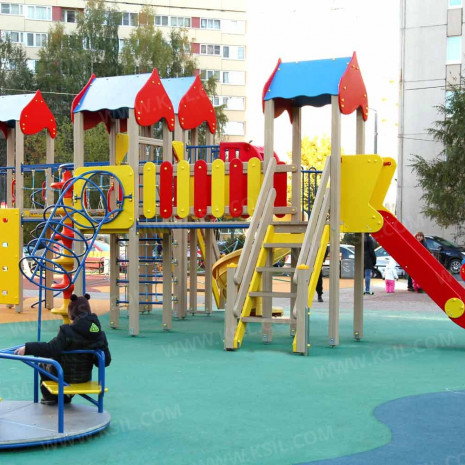

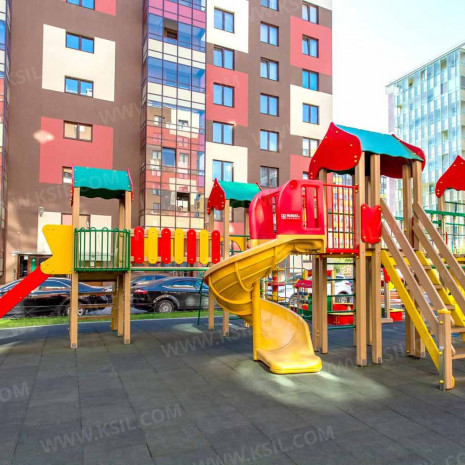

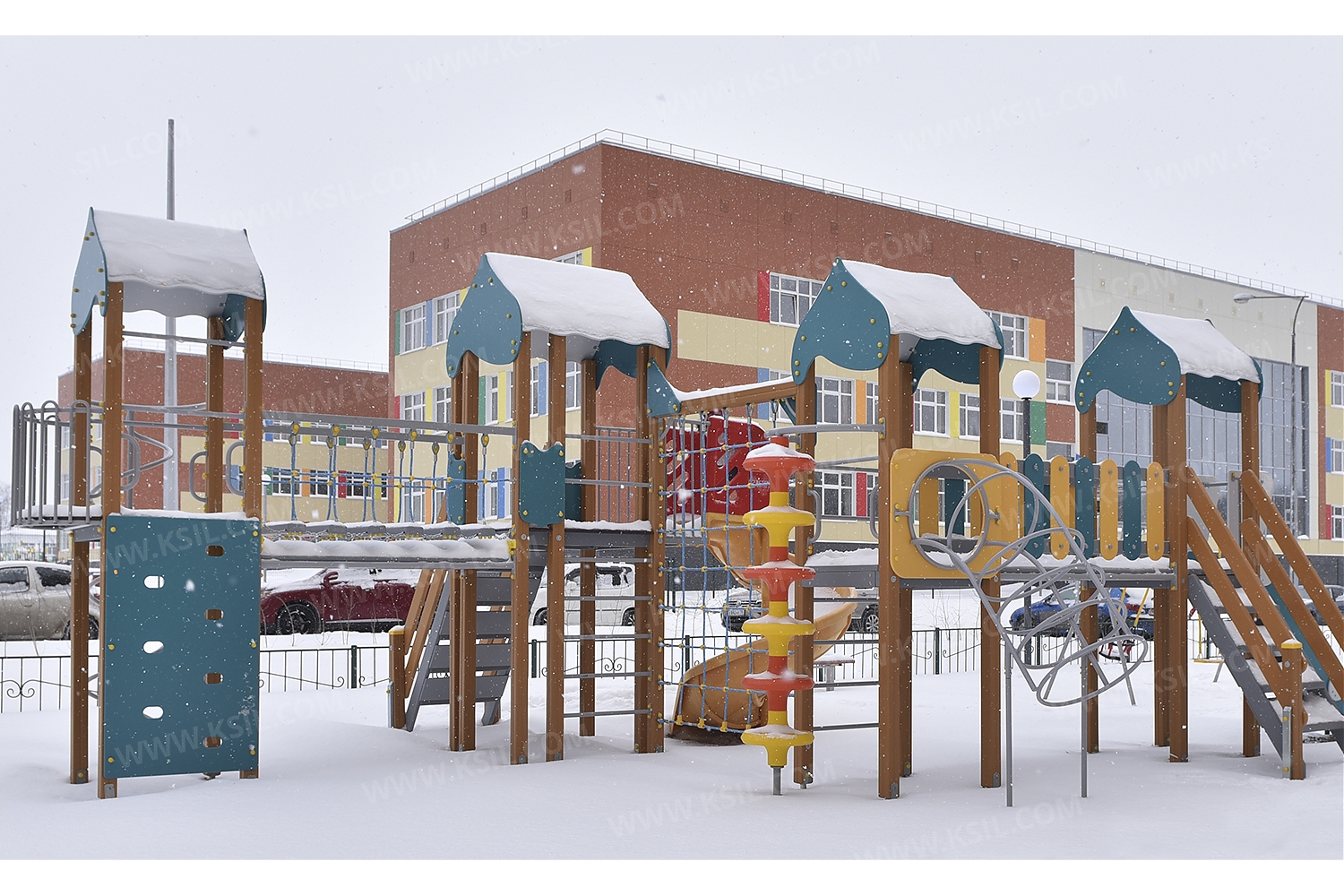

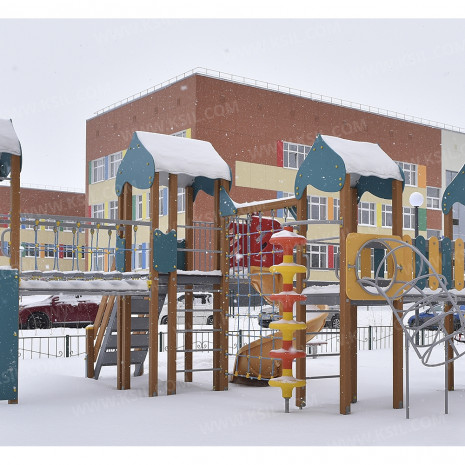

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 4-х башен с крышами,  соединенных между собой подвесным мостом, вертикальной полипропиленовой сеткой для лазания, прямым мостом.

 К башне 1, с крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка, радиусный балкон.

К башне 2, с крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: трап-барабан фанерный, перекладина, поручни, вертикальный шест с колесами и креплением в виде дуги, вертикальная лестница. ограждение в виде перекладин.

К башне 3, с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: лестница, спиральная горка, вертикальная лестница, ограждение в виде перекладин.

К башне 4, с крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: вертикальный шест с креплением в виде дуги, радиусный балкон, перекладина, поручни, альпинистская стенка с отверстиями для рук и ног.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен должны быть выполнены из деревянной доски толщиной не менее 40 мм.

Крыши башен должны состоять из 2-х скатов с волнообразной нижней гранью и 2-х фигурных фронтонов из влагостойкой фанеры толщиной не менее 15 мм.

Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины.  Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

Горка спиральная, высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.

Лестницы высотой не менее 1550 мм и не менее 1850 мм должны быть оснащены перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Фанерный трап- барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам  и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса в количестве не менее 6-ти  штук должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.

Вертикальный шест с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю.

Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.

 Перекладины вертикальной лестницы, перекладины, поручни, ограждения в виде перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненным из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм и металлической трубы сечением не менее 50х25

Прямой мост должен состоять настила, металлического каркаса и перил. Настил должен быть выполнен из доски толщиной не менее 40 мм. Металлический разборный каркас должен быть выполнен из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм

Вертикальная сетка должна быть выполнена из полипропиленового 6-прядного, армированного металлом, каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должна крепиться к горизонтальному столу, выполненному из деревянного бруса сечением не менее 100х100 мм, и к несущим столбам башен.

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 10125 мм.
ширина 6540 мм.
высота 3920 мм.
