005422 - Детский игровой комплекс

ДИК для старшей возрастной группы
Получить информацию

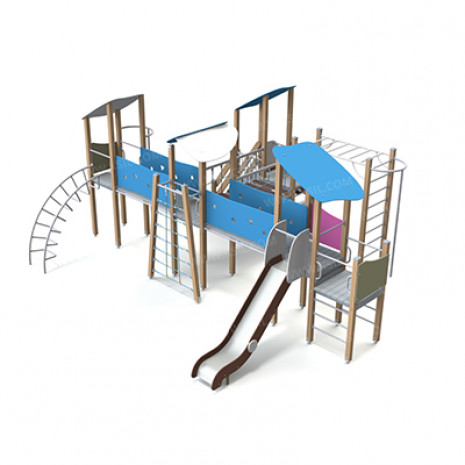

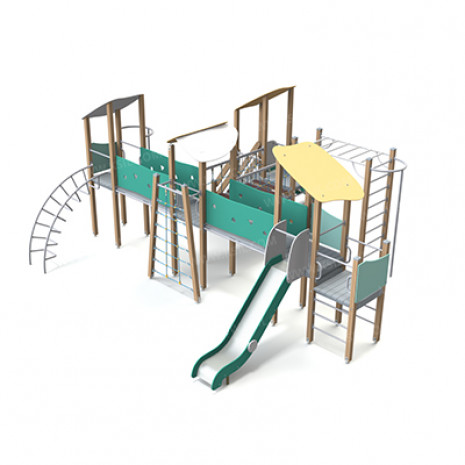

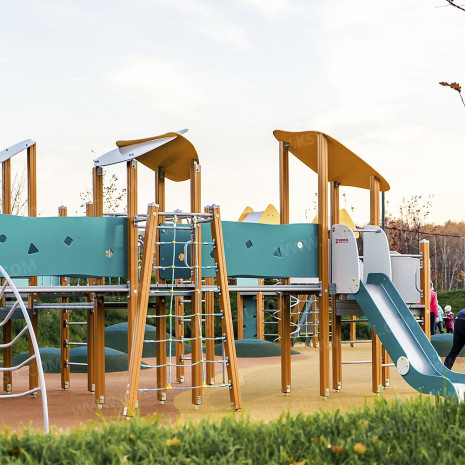

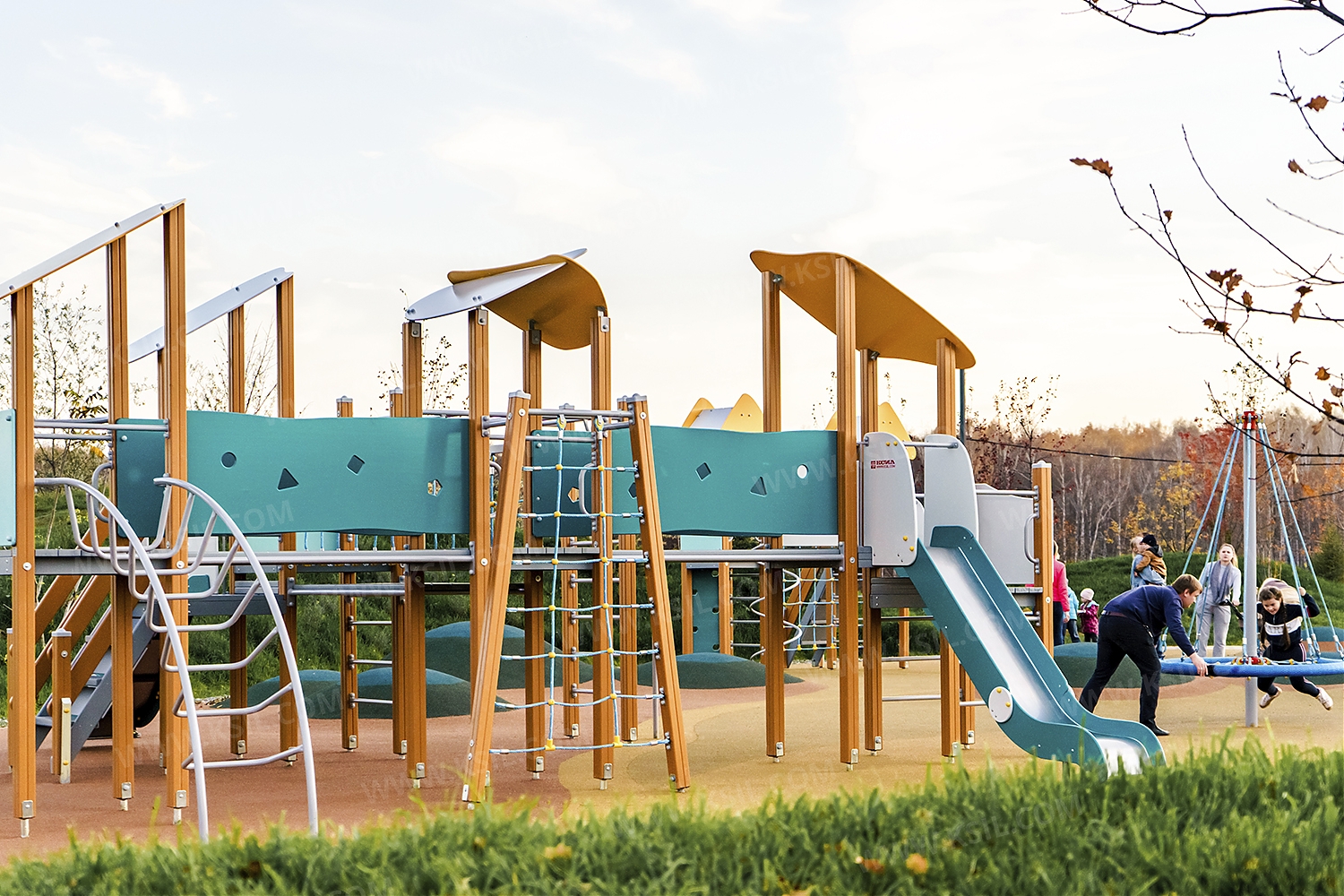

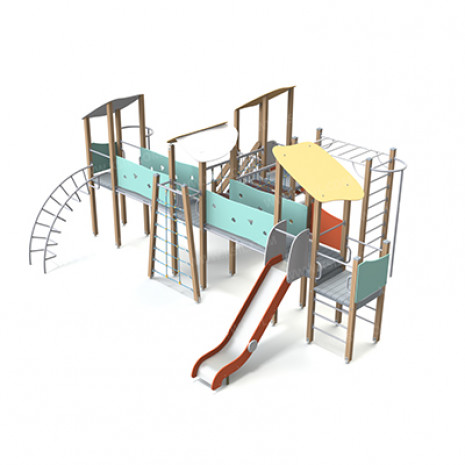

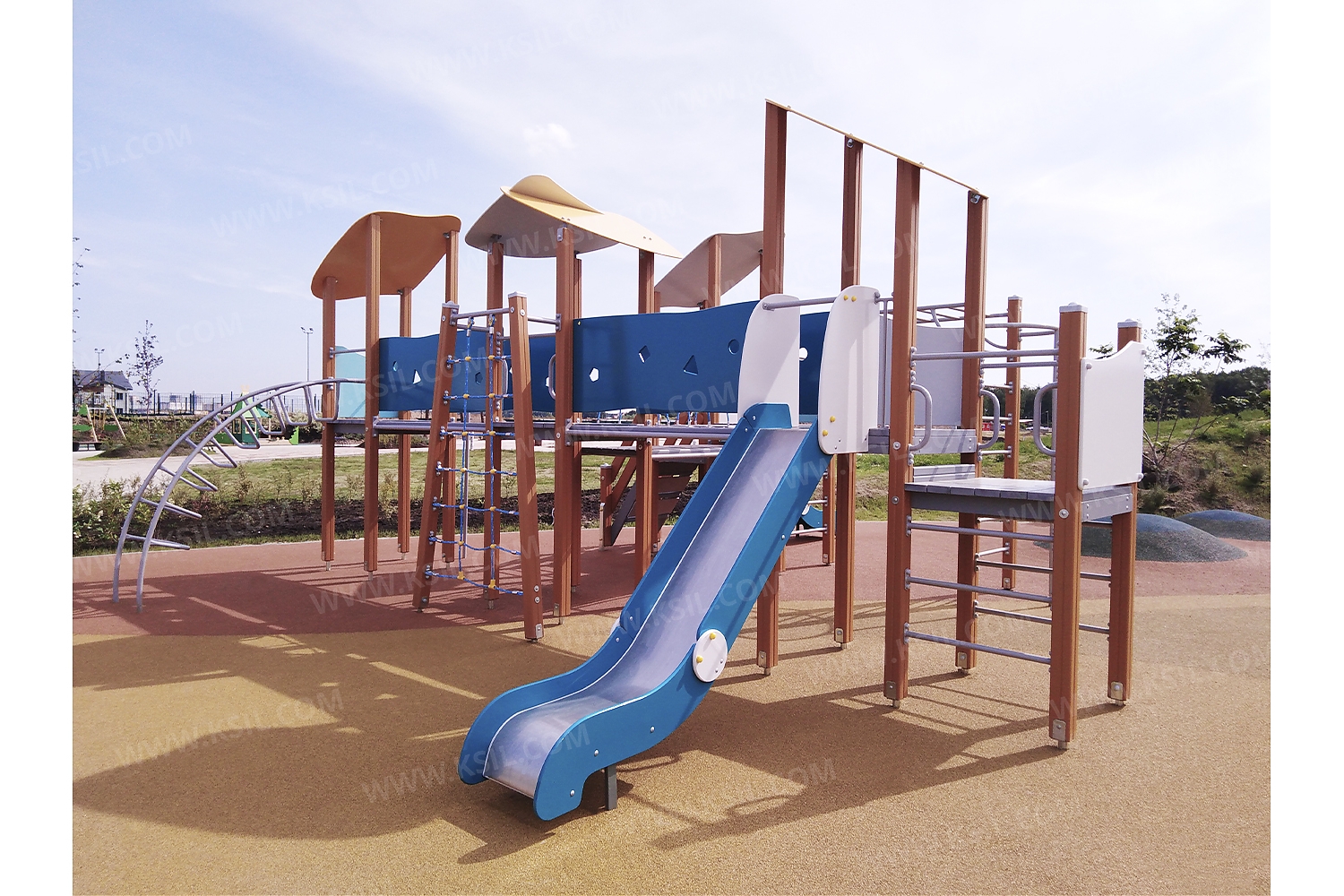

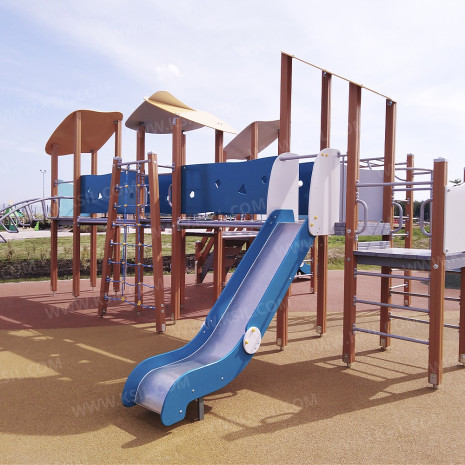

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из  4-х башен с крышей, двух полубашен и вынесенного гимнастического комплекса.

Башни и полубашни должны быть соединены между собой 2-мя прямыми мостами и подвесным мостом.

К  башне 1, с крышей первого типа, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница, горка.

К полубашне 1, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерное ограждение, г-образные поручни, вертикальная лестница и вынесенный гимнастический комплекс.

К башне 2, с крышей второго типа, с высотой площадки не менее 1550 мм должны быть пристроены: трапецивидная сетка для лазанья, перекладина, поручни.

К башне 3, с крышей третьего типа, с высотой площадки не менее 1550 мм должны быть пристроены: наклонная лиана, фанерное ограждение, вертикальный шест с креплением в виде дуги, перекладины, поручни.

К башне 4, с крышей четвертого типа, с высотой площадки не менее 1550 мм должны быть пристроены: фанерное ограждение, горка, перекладина.

К полубашне 2 с высотой площадки не менее 1250 мм должны быть пристроены: фанерное ограждение, вертикальные лестницы, перекладины, поручни.

Вынесенный гимнастический комплекс должен состоять из рукохода, шведской стенки, вертикального шеста с  креплением в виде дуги, поручней.

Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху открытый столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.

Пол башен и полубашен  должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Крыша второго типа должна состоять из 2-х фигурных  скатов, выполненных из влагостойкой фанеры толщиной не менее 15 мм и скрепленных друг с другом.

Крыша первого, третьего и четвертого типа должна состоять из одного фигурного  ската, выполненного из влагостойкой фанеры толщиной не менее 15 мм.

Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым.

Горки, с высотой стартового участка не менее 1250 мм и не менее 1550 мм должны состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.

Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.

Наклонная лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и  П-образных ступенек из трубы диаметром не менее 33 мм.

Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю

Вертикальная лестница, перекладины, перекладины шведской стенки, поручни, г-образные поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм.

Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов  из металлической трубы диаметром не менее 33 мм.

Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.

Трапециевидная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должна крепиться между двумя наклонными столбами, выполненными из деревянного бруса сечением не менее 100х100 мм.

Прямой мост должен состоять из настила, выполненного из деревянных досок толщиной не менее 40 мм и металлического разборного каркаса, выполненного из профильной трубы сечением не менее 50х25. Перила моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм с отверстиями в виде геометрических фигур

возрастная группа 6-12 лет
материал Металлические элементы покрыты порошковыми красками. Сварные швы гладкие и исключают возможность травмирования пользователей. Весь крепеж оцинкован, все углы закруглены радиусом 3 мм. Концы труб закрыты. Фанера влагостойкая I сорта.
длина 7980 мм.
ширина 9250 мм.
высота 3730 мм.
